Yhteenveto RUBY T24:stä
M-7216 on uuden sukupolven avoimen arkkitehtuurin AI-äänenkäsittelyalusta, joka yhdistää analogisen äänen, Danten verkkoäänen, VaiLink-verkkoäänen ja UAC-digitaalisen äänen. Se tarjoaa toimintoja, kuten yhteyden, miksauksen, reitityksen, yleisen ja tekoälyprosessoinnin sekä ulostulon erityyppisille signaaleille. Tämä prosessointialusta keskittyy digitaalisen verkon äänenkäyttömahdollisuuksiin, mikä tekee siitä täydellisen ratkaisun sovelluksiin konferenssihuoneissa, monitoimisaleissa ja hajautetuissa verkkoäänijärjestelmissä komentokeskuksissa, yliopistoissa, stadioneilla jne.
Tuotteen ominaisuudet
Digital Network Audio Access: Tukee hajautettuja verkkoäänisovelluksia, mikä parantaa äänijärjestelmän integrointia eri alustoilla.
AI-äänenkäsittely :High Fidelity AI -algoritmit,AI - Deeverberation, AI-Noise Cancellation, AI-AGC
Avaa arkkitehtuuri Audio Designer -alusta:
Käyttämällä Audio Designerin integroituja työkaluja, ohjelmistomoduulin vedä ja pudota -toimintoa, mukautettua äänenkäsittelytopologiaa ja ohjauslogiikkaa. Rakenna ja visualisoi signaalinkäsittelyn työnkulkuja,
Suunniteltu insinööreille, joilla on täysin toimiva käyttöliittymä.
Muokattavat elementit, tyylit ja vuorovaikutusmenetelmät.
Tuki käyttöliittymän aloitussivun, sivuhypyn, useiden ohjainten luomiseen, säätimen sijainnin ja koon muuttamiseen. yksi käyttöliittymä voi tukea useita sivuja
Dynaamiset säätimet: Tukee ohjausominaisuuksien dynaamista muutosta käytön aikana.
Kattavat äänikanavat:8 balansoitua mikrofoni/linjatuloa, 8 analogista linjalähtöä, 2x2 UAC-äänikanavaa ja vankka sisäänrakennettu äänenkäsittely- ja logiikkakäsittelymoduuli.
Edistyneet verkon äänikanavat:128 (64x64) redundantilla Dante-verkkoäänikanavalla ja 16 (8x8) VaiLink-verkkoäänikanavalla takaavat korkealaatuisen äänensiirron.
Avaa ohjausprotokolla: voidaan ohjata ja hallita verkon kautta, RS232-sarjaportti
PoE+ -verkko: Rakenna sisään 4 PoE+ -verkkoliitäntää 4 AoIP (Audio over IP) -laitteen virran syöttämiseen ja hallintaan suoraan.
A1D kattomatriisimikrofoni: Sisäänrakennetut A1D-matriisikattoryhmämikrofonien suunnittelu- ja simulointityökalut
Esiasetukset: Tallenna jopa 1000 esiasetusta nopeaa palauttamista ja asetuksia varten tehokkaan toiminnan varmistamiseksi.
Sertifiointi
CE
CE
ISO
ISO

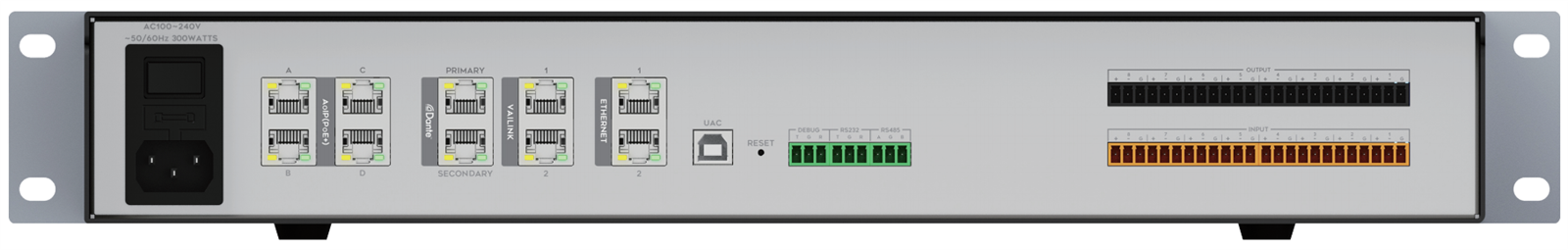

Takapaneeli
Suositut Tagit: avoin arkkitehtuuri ai dsp, Kiina avoin arkkitehtuuri ai dsp valmistajat, toimittajat, tehdas
TEKNISET TIEDOT
|
Yleinen suorituskyky |
||
|
Käsittelyydin |
ADSP-21593/Kaksiytiminen DSP+ARM/ 64-bittinen 1,8 G 6-Ydinprosessori/ Sisäänrakennettu NPU AI -hermoverkon kiihtyvyys / laskentateho jopa 2,8 T |
|
|
Esiasetetut numerot |
1000 |
|
|
Näytteenottotaajuus |
48 kHz, 24 bittiä |
|
|
Taajuusvaste (A/D/A) |
20Hz-20kHz (±0,2 dB) |
|
|
Dynaaminen alue (A/D/A) |
>110dB,A-painotettu (20Hz-20kHz@0dB vahvistus) |
|
|
Vastaava tulokohina |
Pienempi tai yhtä suuri kuin -125dBu |
|
|
THD |
Pienempi tai yhtä suuri kuin 0.005%@1kHz |
|
|
Kanavan eristäminen |
Vähemmän tai yhtä suuri kuin -105dB@+20dBu,1kHz |
|
|
Latenssi (A/D/A) |
5,8 mS, tulot reititetty lähtöihin |
|
|
Ylikuuluminen |
Vähemmän tai yhtä suuri kuin -105dB@+20dBu,1kHz |
|
|
S/N-suhde |
>110dB |
|
|
Äänitulo/Tulos |
||
|
Liitin |
3,81 mm riviliittimet |
|
|
Analogisten kanavien määrä |
8 balansoitua mikrofoni/linjatuloa, 8 analogista linjalähtöä |
|
|
Dante-kanavien määrä |
64 x 64 |
|
|
Phantom Power |
DC 48±6V,10mA |
|
|
Tuloimpedanssi |
2KΩ tasapaino |
|
|
Lähtöimpedanssi |
200Ω tasapaino |
|
|
Suurin tulotaso |
20dBu |
|
|
Suurin lähtötaso |
20dBu |
|
|
Suurin tulovahvistus |
40dB |
|
|
Suurin lähtövahvistus |
NA |
|
|

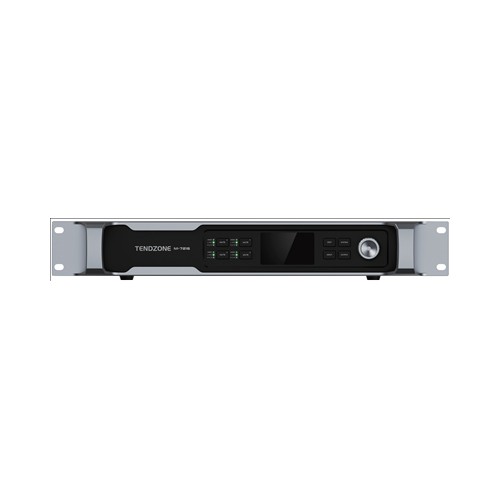

Etupaneeli |
||
|
Merkkivalo |
Virta/RUN/LINK |
|
|
Näyttöruutu |
1,8" värillinen LCD-näyttö Näyttää laitteen nimen, IP-osoitteen, tulo/lähtötason ja mykistyksen tilan, nykyisen kohtauksen, ohjelmistoversion |
|
|
Valitse Painike |
Käännettävä painike |
|
|
Takapaneeli |
||
|
UAC (kaksisuuntainen USB-ääni) |
2x2 äänikortti, näytteenottotaajuus 48kHz, 16bit, liitäntätyyppi USB-B, tiedonsiirtoprotokolla USB2.0; |
|
|
USB |
Liitäntätyyppi on USB-A ja tiedonsiirtoprotokolla on USB2.0. Tukee tallennusta ja toistoa, voi toistaa MP3/WAV-muotoisia äänitiedostoja, tukee FAT32-muotoista U-levyä, tallennustiedostomuotoa WAV |
|
|
Dante ENSISIJAINEN & TOINEN |
/ |
2X1000MRJ-45; 16x16;Tuki redundanssi, kytkentätila; |
|
RS232 |
4pin 3.81 Phoenix-liitin |
|
|
GPIO |
8-kanavainen, mukautettu tulo ja lähtö, 12-pinninen 3.81 Phoenix-liitin |
|
|
LAN (TCP/IP-verkkoportti) |
2 x Ethernet 10/100/1000MB RJ45 4 X POE+ |
|
|
Sähköiset ja fyysiset parametrit |
||
|
Virtalähde |
AC100-240V±10 %, 50/60 Hz |
|
|
Virrankulutus |
200W |
|
|
Käyttölämpötila |
0 astetta -45 astetta |
|
|
Suhteellinen kosteus |
30%-70％R.H. |
|
|
Mitat |
1,5U 483*340*66mm |
|
|
Paketin koko |
570mmx410mmx135mm |
|
