Yleiskatsaus

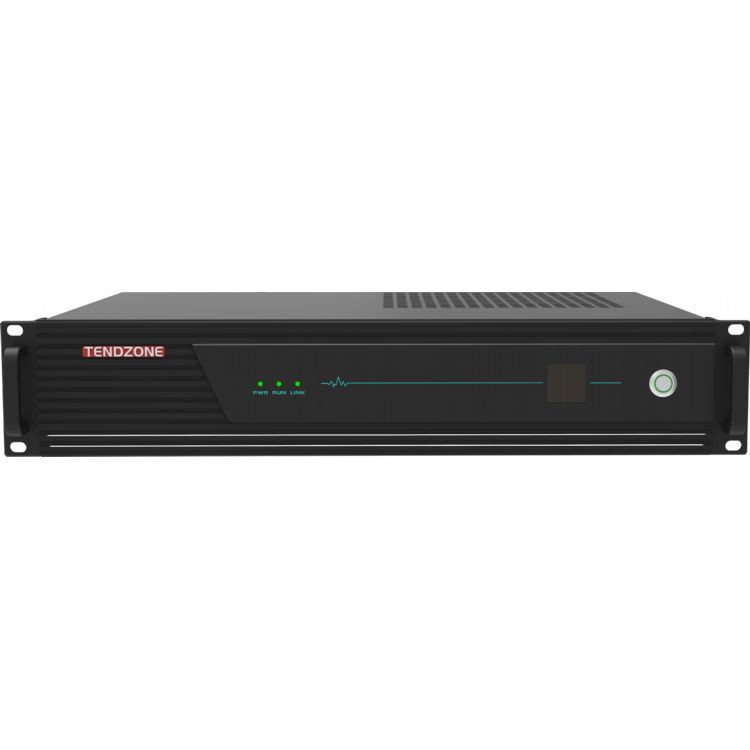

CLIMBER-1009-sarja on TENZONEen uusin 12-in{2}} monitoimipäätepalvelin, joka perustuu vuosien integroituun tuotekehityskokemukseen. Tämä edistynyt ratkaisu yhdistää TENZONEen uusimmat äänialgoritmit, videokoodekit, keskitetyn ohjauksen, mediankäsittelyn, etäviestinnän ja muut tekniikat. Kotimaisilla ydinprosessoreilla toimiva CLIMBER-1009 on seuraavan sukupolven monitoiminen integroitu laite, joka on optimoitu sulautetuille järjestelmille.
Tämä tuote on suunniteltu joustavuutta ajatellen, ja siinä on plug-in-korttirakenne, joka vastaa erilaisiin skenaariokohtaisiin tarpeisiin. Se integroi joukon toimintoja, mukaan lukien etävideoneuvottelut, paikallinen tallennus ja lähetys, äänen vahvistus, videomatriisikytkentä, oheislaitteiden ympäristöohjaus, keskitetty yhtenäinen kosketus, hajautetut tulo- ja lähtökoodekit, IPC-käyttö, POE-gigabit-kytkin ja paljon muuta. CLIMBER-1009 on ihanteellinen sovelluksiin multimediakonferenssihuoneissa, älykkäissä luokkahuoneissa, luentosaleissa, monitoimisaleissa, liikkuvissa komento- ja välityskeskuksissa ja muissa ympäristöissä.
Tämä 12-in-1 monitoimipääteisäntä tukee erilaisia toimintoja, kuten paikallisia ja etäkokouksia, etäsuoratoistoa, koulutusta, valvontaa, opetusta ja mobiilikomentoja. Se tarjoaa saumattoman integroinnin erilaisten audiovisuaalisten ja ympäristöllisten oheislaitteiden kanssa, mikä mahdollistaa älykkään ja tehokkaan toiminnan. Se voidaan konfiguroida hyperkonvergoituneeksi all-in-one-laitteeksi, jossa on sisäänrakennettu OPS-tietokone, langaton näytön projisointi ja langattomat mikrofonimoduulit, mikä tarjoaa kaiken kattavan ratkaisun, joka säästää tilaa ja yksinkertaistaa käyttäjän vuorovaikutusta.
Uuden sukupolven mediankäsittelysirujen ansiosta CLIMBER{0}} tarjoaa tehokkaan suorituskyvyn ja tukee H265 4K@60fps-videokoodekkia, mikä parantaa sekä kuvan- että äänenlaatua erinomaisen HD-kokemuksen saavuttamiseksi. Lisäksi siinä on merkittäviä parannuksia yhteensopivuuden, verkon mukautuvuuden, viiveen hallinnan, pakettien katoamisen eston, usean näytön käsittelyn ja samanaikaisen monitoimikäsittelyn suhteen, mikä tekee siitä optimaalisen ratkaisun viranomaisille, yrityksille, yleiselle turvallisuudelle, koulutukselle, lääketieteelliselle ja muilla aloilla.
Ominaisuudet
OPS tietokone:
- Sisäänrakennettu OPS-tietokone Täyttää toimiston vaatimukset ja voi asentaa toimistoohjelmistoja, kuten Tencent Meetingin, ohjelmistopohjaisia videoneuvotteluja varten. (Räätälöitävissä kotimaan OPS:llä erityistarpeiden mukaan).
Älykäs keskitetty ohjaus:
- Integroitu multimedialaitteiden ohjaus neuvottelutabletin kautta, mikä mahdollistaa äänen ja videon, videoneuvottelujen, tallennuksen, lähetyksen ja kolmannen osapuolen oheislaitteiden yhtenäisen hallinnan.
- Tukee yleisiä keskusohjausliitäntöjä, kuten RS232/485/IR/IO/RELAY, jotta ne voidaan helposti integroida muihin laitteisiin.
- Tukee Zigbee IoT -protokollaa lisähallintavaihtoehtoja varten.
- Kaksisuuntainen ohjaus yhden sarjalinkin kautta yksinkertaistaa järjestelmänhallintaa.
- Yhdistää langallisen ohjauksen langattomaan IoT-ohjaukseen varmistaakseen vakaan toiminnan ja estääkseen häiriöt.
High Definition 4K Video Matrix:
- 4-sisään-6-ulos 4K60 HD:n saumaton videomatriisi, jossa on täysi joustavuus useisiin näyttökokoonpanoihin.
- Tukee erilaisia skenaarioita, kuten multimediakonferenssihuoneita, multimedialuokkahuoneita ja komentokeskuksia.
- Helpottaa paikallista keskitettyä ohjausta, näyttöä, äänenvahvistusta ja muita vaatimuksia.
- Tukee Multimedia Information Distributed Interactive System (MIDIS) -koodekkitekniikkaa, joka toimii hajautettuna tulo/lähtöliittymänä.
Digitaalinen audioprosessori:
- 8-sisään-4-ulos täysin varusteltu ääniliitäntä, mukaan lukien sisäänrakennettu verkkoääni ja HDMI-äänituki.
- Integroitu 5A äänialgoritmi, joka vähentää jälkikaiunta ja melu, ihanteellinen luokka- ja konferenssihuoneympäristöihin.
- Sisäänrakennettu digitaalinen vahvistin 2 × 100 W:n nimellisteholla takaa selkeän ja tehokkaan äänentoiston.
Videoneuvottelut:
- Paikallinen tallennus- ja toistotoiminto videoneuvotteluja varten.
- Tukee interaktiivisia SIP-etäpuheluita, mikä mahdollistaa kaksisuuntaisen ääni- ja videoviestinnän etäyhteistyötä varten.
- Valinnainen monen osapuolen interaktiivinen valtuutus, joka mahdollistaa saumattoman integroinnin kolmannen osapuolen videoneuvottelualustojen kanssa, jotka tukevat vakioprotokollia.
Langaton mikrofoni:
- UHF-vastaanottimen isäntä, tukee langatonta kämmenmikrofonia paikalliseen äänenvahvistukseen, konferenssin tallentamiseen, videoneuvottelun puheen vahvistamiseen;
Langaton näytön projisointi:
- Tukee langattoman kannettavan laitteen, älypuhelimen tai tabletin työpöydän kuvan näyttämistä näytöllä pienen donglen tai näytön projisointiohjelman avulla.
POE-verkkokytkin:
- Tukee IPC-virtalähdettä, kuvaa ja ohjausta yhdellä kaapelilla, mikä yksinkertaistaa johdotusta ja asennusta.
- TCP/UDP-verkon ohjaus kolmansien osapuolien laitteille, mikä parantaa järjestelmäintegraatiota.
- Tarjoaa API-rajapinnan dokumentaation mukautettuja integraatioita varten.
Paikallinen tallennus ja toisto:
- Tukee 4–6 videovirran paikallista tallennusta, mikä mahdollistaa videoiden helpon tallennuksen ja käytön.
- Ihanteellinen kokousten tallentamiseen, suorien tapahtumien lähettämiseen ja harjoituksiin.
Tulo/lähtöliitäntä:
- Tukee integraatiota multimediahajautettujen interaktiivisten järjestelmien kanssa hajautettua ajoitusta ja komentoa varten.
- Tarjoaa useita I/O-vaihtoehtoja joustavaan järjestelmän liitettävyyteen ja hallintaan.
IPC pääsy:
- Tukee jopa 16 IPC-videotuloa, joilla voidaan käsitellä paikallista lähtöä ja tallennusta.
- Ihanteellinen ympäristöihin, joissa tarvitaan videovalvontaa ja monitorointia.
Vakaa ja luotettava:
- Rakennettu sulautettuun Linux-järjestelmään, mikä varmistaa suojan viruksia vastaan ja tarjoaa turvallisen käyttöympäristön.
- Kantoaaltotason rakennesuunnittelu 24/7 jatkuvaan käyttöön, mikä tekee järjestelmästä erittäin luotettavan ja sopivan kriittisiin sovelluksiin.
- Laite voidaan asentaa vakiokaappiin tai käyttää itsenäisesti, mikä tarjoaa joustavia asennusvaihtoehtoja.
- Etupaneelin LCD-näyttö helpottaa seurantaa ja tilapäivityksiä.
- Kaksi virtakytkintä (kova teho ja pehmeä teho) takaavat saumattoman toiminnan ja järjestelmän valmius-/herätystoiminnot.

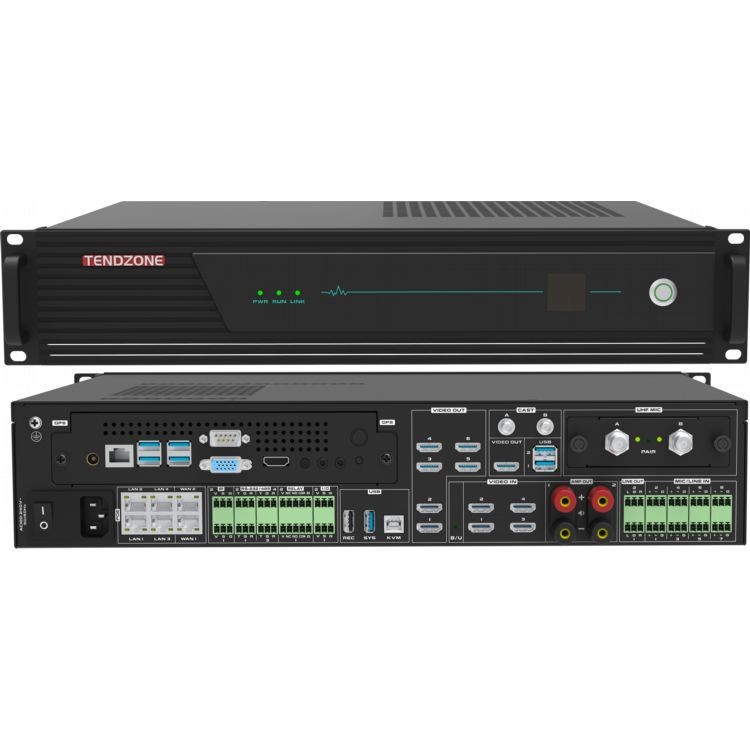

Takapaneelin kuva:
(1) OPS-tietokone (2) Isäntävirtakytkin (3) Isäntävirta (4) Gigabit Ethernet -portti * 6 (joista 4 on POE) (5) IR infrapunaliitäntä * 2 (6) RS-232/485 liitäntä * 3 + RS-232/485 virheenkorjausportti * 1 ( 7 ) ELAY-ohjausportti * 2 (jännite ja virta: 12V/enintään 1A ) ( 8 ) I/O-liitäntä*2 (jännite ja virta: 12V/enintään 1A ) ( 9 ) USB Type-A *2, USB Type-B*1 (10) HDMI lähtöportti* 6 ( 1 1 ) HDMI-tuloportti *4 ( 1 2 ) Vahvistinliitin 100 W @ 8 ohm * 2 paria ( 13 ) L/R Phoenix-terminaalin stereolähtö * 2 (yhteensä 4 erillistä äänilähtöä) (14) MIC/LINE-tuloportti * 8 (15) langaton CAST-projektio (16) langaton UHF-puhemoduuli
Suositut Tagit: kaksitoista yhdessä integroitu prosessori, Kiina kaksitoista yhdessä integroidun prosessorin valmistajat, toimittajat, tehdas
TEKNISET TIEDOT
|
hanke |
Tekniset tiedot |
|
Turvallinen ja vakaa |
Teollisuustason järjestelmäarkkitehtuuri, kehitetty LINUX-järjestelmän pohjalta, virukseton |
|
Tietojen käyttöliittymä |
2 USB Type-A, 1 USB Type-B |
|
Verkkokamera |
12 paikallisverkkokameraa, 4 verkkovälitystä |
|
Video Codec |
Jopa 4 kanavaa 1080P@60-koodausta, jopa 4 kanavaa 1080P@60-dekoodausta tai 8 kanavaa 1080P@30-koodausta ja 8 kanavaa 1080P@30-dekoodausta; |
|
Ääni- ja videoprotokolla |
Ääni tukee G.711-, G.722-, G722.1-, G722.1C-, AAC- ja äänikoodivirtojen dekoodausta Video tukee H.264HP, MP, BP, H265MP |
|
Näyttöpääte |
Sisäänrakennettu videonjakotoiminto, joka voi toteuttaa yhden näytön/kuva-kuvassa/kuva-kuvan synteesin, tekstityspeittokuvan, päätteen nimen peittokuvan ja aseman logon näytön yhdellä, kahdella, kolmella, neljällä, viidellä, kuudella, seitsemän, kahdeksan, yhdeksän, kymmenen, kolmetoista ja kuusitoista jaettua näyttöä |
|
ohjauspaneeli |
Tukee useita ohjauspaneeleja, valinnainen 10.{1}}tuumainen langallinen Android-kosketusnäyttö (vakio ilman seinäkiinnitystä, ei POE-tukea), 10.1-tuumainen verkko-PoE-työpöydän kosketusnäyttö, 10.{{5} }}tuumainen verkko-PoE seinään kiinnitettävä kosketusnäyttö (vakiona seinään kiinnitetyllä pohjalaatikolla) |
|
Codec rate |
Enintään 16 kanavaa 1080P koodekkia, 512Kbps ~ 16Mbps per kanava |
|
Äänitulo |
8-tapa Phoenix-päätetulo (tukee 48 V:n phantom power MIC-tuloa tai lineaarista tuloa) , 4 -tapa HDMI-sisääntulo, 1-tapa OPS-äänitulo, 1-tapa langattoman projektorin äänitulo (valinnainen), 1-tapa langattoman puhemoduulin äänitulo (valinnainen) |
|
Äänilähtö |
4-suuntainen audiolähtö (tai 2 paria L/R Phoenix-liittimen stereolähtöä), 2-suuntainen 100 W@8 ohmin digitaalinen vahvistinlähtö (tai 2-suunta 150 W@4 ohm digitaalinen vahvistinlähtö) , 2 -tavalla HDMI-suunnattu äänilähtö ; tukee äänenvoimakkuuden säätöä, ääni tukee synkronointia ja miksausta. HDMI OUT1 tukee kaikkien äänitulojen vahvistusta, HDMI OUT2~HDMI OUT6 tukee vain verkon RSTP-virran äänen vahvistusta. |
|
Videotulo |
4 HDMI-tuloliitäntää, 16 IP-verkkokameratuloa; HDMI IN1 ja HDMI IN3 tukevat tuloa, jonka enimmäisresoluutio on 4K30, ja HDMI IN2 ja HDMI IN4 tukevat tuloa, jonka enimmäisresoluutio on 1920*1080@60; |
|
Videolähtö |
1) 6--kanavainen HDMI-lähtöliitäntä , josta HDMI OUT2-HDMI OUT6 ovat homologisia signaalilähtöjä; HDMI OUT1 tukee 4K30-lähdön enimmäisresoluutiota, ja HDMI OUT2~HDMI OUT6 tukee maksimiresoluutiota 1920*1080@60; 2) Kun sisäänrakennettu OPS-tietokone avaa Tencent-kokouksen (jos kamera on kytketty HDMI IN -liitäntään), sisäänrakennettu OPS-tietokoneen näyttö voidaan lähettää vain HDMI OUT1:stä ja HDMI OUT2~6 voi näyttää vain kamera liitetty HDMI IN -liitäntään; 3) Kun sisäänrakennettu OPS avaa Tencent-kokouksen (kun vain yksi USB-kamera on kytketty suoraan OPS:n USB-porttiin Tencent-kokouskamerakokoelmana), sisäänrakennettu OPS-tietokonenäyttö voidaan lähettää HDMI OUT1~ -liitännästä. 6; 4) Kun Tencent Meeting ei ole käynnissä, HDMI OUT1:n ja HDMI OUT2~6:n lähtö voidaan valita langattomasta näytöstä, sisäänrakennetusta OPS-tietokoneesta ja HDMI IN1~4:stä; |
|
Äänenkäsittely |
Tukee automaattista kaiunpoistoa (AEC), automaattista vahvistuksen säätöä (AGC), automaattista kohinanvaimennusta (ANC / ANS), automaattista takaisinkytkennän vaimennusta (AFC), sekoitusmatriisia (AM), pakettihäviön kompensointia (PLC) |
|
Videon käsittely |
Tukee videon resoluution mukauttamista, vaihtoa, varaamista, näytön jakamista, vierittävää tekstityksen peittokuvaa, päätteen nimen peittoa, aseman logon näyttöä ja kuvaparametrien säätöä; tekstityksen ja päätteen nimen peittokuva tukee mielivaltaista sijainnin säätöä; asemalogo tukee ylävasenta, ylhäältä oikeaa, alavasenta ja alaoikeaa asennon säätöä ja tukee läpinäkyvyyden näytön säätöä; |
|
Viestintäprotokolla |
SIP, BFCP-kaksoisvirtaus , H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Verkkoliitäntä |
1 WAN-portti, 5 LAN-porttia; tai aseta 6 verkkoporttia kytkettäväksi kokonaan; 4 verkkoporteista tukee PoE-virtalähdettä; Huomautus: Jos sinun on muodostettava yhteys kolmannen osapuolen PoE-kytkimeen, suosittelemme, että käytät verkkoporttia, joka ei tue PoE-kytkimiä, muodostamaan yhteyden toisen osapuolen PoE-kytkimeen varmistaaksesi, että yksi verkkoporteista ei anna ulkoista PoE-virtaa. . Yritä olla muodostamatta yhteyttä suoraan toisiinsa PoE-liitäntöjen avulla. |
|
Sekoitustoiminto |
Se tukee myös paikallista ääntä, sulautettua HDMI-ääntä ja etääänen RTSP-verkon pääsyvirtoja, jotka tulevat mikseriin, ja voi valita miksauksen dynaamisesti; se tukee myös sisäänrakennettua OPS-äänituloa, sisäänrakennettua langatonta näytön projisointiäänituloa (valinnainen) ja sisäänrakennettua langattoman puhemoduulin äänituloa (valinnainen), joka tulee mikseriin; |
|
Keskusohjaus |
Yhden kosketuksen keskusohjaus: kytkinjärjestelmä, säädä lähtöäänenvoimakkuutta, vaihda signaalilähdettä, kameran ohjaus, tallennus- ja lähetysohjaus, kaukopuhelu, ympäristönhallinta jne. Tukee 12 V:n virransyöttöä ohjauspaneeliin RELAY-portin kautta; |
|
Ympäristönhallintaliittymä |
3-tapa RS-232/485 liitäntä, 1*RS232/RS485 DEBUG , 2-tapa RELAY, 2-tapa I/O, 2-tapa infrapuna IR |
|
videokonferenssi |
Tukee H.323-pisteestä pisteeseen -videoneuvottelupuheluita ja lisävirtalähetystä; Tukee SIP-pisteestä pisteeseen -videoneuvottelupuheluita ja lisävirtalähetystä; Yksi kone tukee enintään 6-juhlaneuvotteluja (SIP-protokollan kautta), tukee useiden neuvottelumallien luomista, tukee ajoitettuja konferensseja ja kutsuu konferensseja automaattisesti koolle sovitun ajan mukaan. voit kutsua uusia päätteitä liittymään konferenssiin konferenssin aikana tai potkaista terminaalin pois konferenssista; voit mykistää/poistaa mykistyksen minkä tahansa tapahtumapaikan tai mykistää/poistaa kaikki tapahtumapaikat yhdellä napsautuksella; H.323-protokollaa käytettäessä GK-rekisteröinti on tuettu ja puheluita voidaan soittaa lyhytnumeroiden kautta; SIP-protokollaa käytettäessä SIP-rekisteröinti on tuettu ja puheluita voidaan soittaa lyhytnumeroiden kautta; |
|
Push stream |
Tue suoratoistoa vähintään 8 eri suoratoistoalustalle samanaikaisesti |
|
Suoratoistotoiminto |
Tukee jopa 10-kanavan monilähetystä, suoraa lähetystä ja on-demand-lähetystä |
|
Tallennustoiminto |
Tukee käyttöä tallennus- ja lähetysjakelupäätteenä ja -asiakkaana, enintään 4 paikallista tallennusvirtaa (tai 1 4K-kuvan tallennus), tallennus- ja lähetystiedostomuoto on MP4, tukee USB-muistitikkujen automaattista kopiointia, USB-muistitikkujärjestelmän pakotettu päivitys ja alkuperäisen kokoonpanon palauttaminen, tukee tallennustiedoston sisällön hallintaa (lataa/vie/muokkaa/poista) |
|
Sisäinen kovalevy |
Vakio 2 Tt 3.5-tuumainen valvontatason kiintolevy, voidaan laajentaa 12 Tt:n kiintolevyksi USB:n kautta |
|
Verkkoviestintä |
Tuki 4 -kanavan äänen miksaukseen ja toistoon, tuki verkon lepotilaan ja heräämiseen, yhden kosketuksen järjestelmäkytkin |
|
Huoltotoiminto |
Tukee verkkokäyttöliittymän hallintaa, tarjoaa nopean laiteporttien konfiguroinnin, tukee verkkoportin salasanan muokkausta, IP-osoitteen muutosta, tehdasasetusten palautusta, ohjelmistopäivitystä, merkkivaloa, infrapunaoppimista, lokien hallintaa, sarjaportin virheenkorjausta, Telnet-etävirheenkorjausta, etäkäyttö- ja ylläpitohallintaa |
|
Sisäänrakennettu OPS-tietokonemoduuli |
1) OPS-tietokone (Windows-versio) -moduuli, vakiokokoonpano integroitu 11. sukupolven OPS-tietokone, 16G-muisti, 512G-kiintolevy, asennettu Windows 11 Professional -käyttöjärjestelmällä; 2) Tencent Conference -toiminto voidaan asentaa, mikä tukee ulkoisten video- ja äänisignaalien käyttöä Tencent Conferencen kamerana ja mikrofonina. Samaan aikaan Tencent Conference -videoliitäntä voidaan lähettää paikallisen HDMI OUT1 -liitännän kautta ja vahvistaa paikallisen äänirajapinnan kautta; 3) HDMI OUT2 -liitäntää käytetään Tencent Conference -videotulon ainoana hankintalähteenä; |
|
Langaton näytön projisointitoiminto |
1) Valinnainen langaton näytön projektiomoduuli tukee kannettavan päätelaitteen PC/matkapuhelimen/PAD-työpöytäkuvien langatonta siirtoa hyperkonvergoituneisiin pilvisolmuihin langattoman näytön projisointilähettimen tai näytön projektioasiakkaan kautta ja tulostusta paikallisen HDMI OUT -liitännän kautta langattoman jakamisen toteuttamiseksi. toiminnot, kuten kuvien jakaminen/esitys/videotiedosto/toimistoyhteistyö; 2) USB1:tä käytetään pariliitoksen muodostamiseen langattoman näytön projisointilähettimen kanssa; USB2:ta käytetään langattoman näytön projisoinnin vastaanottomoduulin ohjelmistoversion päivittämiseen; 3) Langattoman vastaanotinmoduulin antenni voidaan laajentaa konferenssihuoneen kattoon langattoman heijastusnäytön vastaanottosignaalin parantamiseksi; |
|
Sisäänrakennettu langaton puhemoduuli |
Valinnainen langaton mikrofoni/pantapidike/kuulokemoduuli, joka tukee pariliitosta hyperkonvergoituneiden pilvisolmujen kanssa äänilähteenä paikalliseen äänenvahvistukseen, paikalliseen tallennus- ja lähetyskonferenssien tallennukseen sekä videoneuvottelun puheen vahvistamiseen; Langaton UHF puheen vastaanottomoduuli, tukee 2 mikrofonia puhua samanaikaisesti; |
|
Asennus |
2 U Telecomin standardikaappiasennus, on suositeltavaa asentaa se lähelle oheislaitteita johdotuksen työmäärän vähentämiseksi |
|
Laitteen koko |
Tuotteen koko: leveys * korkeus * syvyys 436,8 mm * 89 mm * 320 mm |
|
Tulojännite ja virta |
AC100-240V/50-60Hz |
|
Laitteen virrankulutus |
Ilman ulkoista kaiutinlähtöä ja POE-virtalähdettä: Tyypillinen virrankulutus Kun kaksi ulkoista kaiutinta ja ulkoinen POE-virtalähde on kytketty: Täyden kuorman virrankulutus |
|
Laitteen paino |
Koko koneen nettopaino on 9,3 kg ja kokonaispaino pakkauksen kanssa 12 kg |
|
Käyttölämpötila |
0~45 asteen työskentely |
|
Kosteus Korkeus |
10 % - 90 %, korkeus alle tai yhtä suuri kuin 5000 metriä |
