Yhdeksän yhdessä integroitu prosessori

Yhdeksän yhdessä integroitu prosessori
Tiedot:
CLIMBER-1008 on Tendzonen kehittämä uusin 9-in{2}} monitoimipäätepalvelin, joka hyödyntää vuosien kokemusta integroidusta tuotekehityksestä.
Lähetä kysely
Kuvaus
Erittely
Lataa
Sovellus



71

72

73


CLIMBER-1008 Yleiskatsaus



CLIMBER-1008 on Tendzonen kehittämä uusin 9-in{2}} monitoimipäätepalvelin, joka hyödyntää vuosien kokemusta integroidusta tuotekehityksestä. CLIMBER-1008 sisältää laajan valikoiman toimintoja, mukaan lukien: Oheislaitteiden ympäristön ohjaus, videomatriisikytkentä, ääniprosessori, tehovahvistin, PoE-kytkin, etävideoneuvottelu, paikallinen tallennus ja lähetys, keskitetty kosketusohjaus, hajautetun järjestelmän tulo- ja lähtökoodekit ,IPC Access jne. Näiden ominaisuuksien ansiosta CLIMBER-1008 on ihanteellinen ratkaisu multimediakonferenssihuoneisiin, älykkäisiin luokkahuoneisiin, luentosaleihin ja monitoimitiloihin. Se tukee erilaisia ​​toimintaskenaarioita, jolloin käyttäjät voivat järjestää paikallisia kokouksia, etäkonferensseja, suoria lähetyksiä, koulutustilaisuuksia, ohjausta ja opetusta.

CLIMBER-1008 voi toimia itsenäisesti verkon yli, ja se on älykkäästi liitetty laajaan valikoimaan audio- ja video-multimediaoheislaitteita sekä ympäristön hallintalaitteita. Tämä rakenne ei ainoastaan ​​säästä laitetilaa, vaan tarjoaa käyttäjille myös erilaisia ​​käteviä ja intuitiivisia käyttöliittymiä.

CLIMBER-1008-sarjassa on uuden sukupolven mediankäsittelypiirit, jotka parantavat huomattavasti prosessointiominaisuuksia ja tukevat H265 4K@60-videokoodekkeja. Tämä edistysaskel varmistaa paremman kuvan ja äänenlaadun ja tarjoaa käyttäjille teräväpiirtokokemuksen.




Ominaisuudet



Älykäs keskitetty ohjaus:

  • Integroitu ohjaus multimedialaitteiden kautta konferenssi tabletti saavuttaa oman äänen ja videon, videoneuvottelut, tallennus ja lähetys, kolmannen osapuolen oheislaitteet yhtenäinen hallinta;
  • Yleisillä keskusohjausliitännöillä, kuten RS232/485/IR/IO/RELAY.
  • Tukee Zigbee IoT -protokollan ohjausta.
  • Tukee kaksisuuntaista ohjausta yhden sarjalinkin kautta.
  • Yhdistää langallisen ohjauksen langattomaan IoT-ohjaukseen estääkseen häiriöt ja yhteyden katkeamisen suojasta.



High Definition4K Video Matrix

  • 4 in 2 out 4K60 HD saumaton vaihtovideomatriisi
  • Tukee erilaisia ​​kohtaussovelluksia, kuten: multimediakonferenssihuone, multimedialuokkahuone ja muut kohtaukset,
  • tukee paikallista keskitettyä ohjausta, näyttöä, äänenvahvistusta ja muita tarpeita
  • Tukee Multimedia Information Distributed Interactive System -alustan (MIDIS) koodekkitekniikkaa ja sitä käytetään hajautettuna yhden tulo-/lähtöliitäntälaitteena;



Digitaalinen audioprosessori

  • 8-sisään-4-ulos monipuolinen ääniliitäntä, sisäänrakennettu verkkoääni ja HDMI-ääni,
  • Sisäänrakennettu 5A äänialgoritmi, joka eliminoi tehokkaasti jälkikaiunta ja melu luokkahuoneissa.
  • Sisäänrakennettu digitaalinen vahvistin nimellisteholla 2*100W.



Videoneuvottelut:

  • Videoneuvottelupääte paikallisella tallennus- ja toistotoiminnolla
  • Tukee interaktiivisia SIP-etäpuheluita, jotka täyttävät kaksisuuntaisen etääänen ja videon vuorovaikutuksen vaatimukset
  • valinnainen sisäänrakennettu monen osapuolen interaktiivinen valtuutus, tukee pääsyä kolmannen osapuolen standardiprotokollan videoneuvottelualustaan;



POE-verkkokytkin:

  • Tukee IPC-virtalähdettä, kuvaa ja ohjausta yksilinjaisesti,
  • tukee TCP/UDP-verkkoa ohjaavia kolmannen osapuolen laitteita,
  • voi tarjota API-käyttöliittymän asiakirjoja;



Paikallinen tallennus ja toisto:

  • Tukee 4–6 paikallisen videovirran tallennusta, kokousten tallennusta ja videotallennusta.



Tulo/lähtöliitäntä:

  • tukee pääsyä multimedian hajautettuun interaktiiviseen järjestelmään hajautettua ajoituskomentoa varten;



IPC-käyttö:

  • Tukee 12 IPC-videokäyttöä ja paikallista lähtöä, tallennusta jne.



Vakaaja luotettava

  • Käytössä on sulautettu Linux-järjestelmä, jossa ei ole viruksia.
  • Isäntä hyväksyy kantajatason rakennesuunnittelun, tuote on vakaa ja luotettava, sopii 7 * 24 tunnin pitkäkestoiseen käyttöön.
  • Laite voidaan asentaa 1U-kaappiin tai itsenäisesti. Etupaneelin LCD-näyttö tulee näkyviin
  • Kaksi virtakytkintä, yksi kova virtakytkin ja yksi pehmeä virtakytkin, voivat toimia yhdessä, jotta laite voi siirtyä valmiustilaan tai lepotilaan.

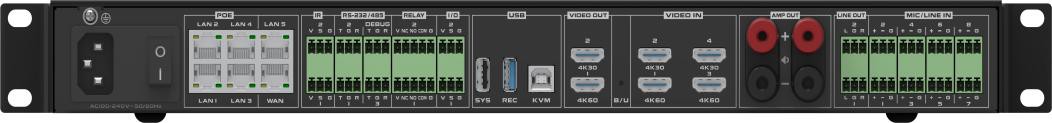

Takapaneelin kuva:



(1) Isäntävirtalähde ( 2 ) Isäntävirtakytkin ( 3 ) Gigabit Ethernet -porttia * 6 (joista 4 on POE) (4) IR-infrapunaliitäntä * 2 (5) RS-232/485-liitäntä * {{ 10}} RS232/485-virheenkorjaus * 1 (6) R RELAY -ohjausportti * 2 (jännite ja virta: 12V/enintään 1A ) ( 7 ) I/O-liitäntä*2 (jännite ja virta: 12 V/enintään 1 A ) ( 8 ) USB Type-A *2, USB Type-B*1 (9) HDMI-lähtöportti*2 ( 10 ) HDMI tuloportti *4 ( 11 ) Vahvistinliittimet * 2 paria ( 12 ) L/R Phoenix-liitin stereolähtö * 2 (13) MIC/LINE-tulo portti * 8



74





Suositut Tagit: yhdeksän yhdessä integroitu prosessori, Kiina yhdeksän yhdessä integroidun prosessorin valmistajat, toimittajat, tehdas


TEKNISET TIEDOT



hanke

KIIPEISI-1008

Turvallinen ja vakaa

Teollisuustason järjestelmäarkkitehtuuri, kehitetty LINUX-järjestelmän pohjalta, virukseton

Tietojen käyttöliittymä

2 USB Type-A, 1 USB Type-B

Verkkokamera

12 paikallisverkkokameraa, 4 verkkovälitystä

Video Codec

Tukee jopa 4K60-videokoodausta ja -dekoodausta; tukee jopa 4 kanavaa 1080P60-koodausta ja jopa 4 kanavaa 1080P@60-dekoodausta; tai 8 kanavaa 1080P@30-koodausta ja 8 kanavaa 1080P@30-dekoodausta;

Ääni- ja videoprotokolla

Ääni tukee G.711-, G.722-, G722.1-, G722.1C-, AAC- ja äänikoodivirtojen dekoodausta

Video tukee H.264HP, MP, BP, H265MP

Näyttöpääte

Sisäänrakennettu videonjakotoiminto, joka voi toteuttaa yhden näytön/kuva-kuvassa/kuva-kuvan synteesin, tekstityspeittokuvan, päätteen nimen peittokuvan ja aseman logon näytön yhdellä, kahdella, kolmella, neljällä, viidellä, kuudella, seitsemän, kahdeksan, yhdeksän, kymmenen, kolmetoista ja kuusitoista jaettua näyttöä

ohjauspaneeli

Tukee useita ohjauspaneeleja, valinnainen 10.{1}}tuumainen langallinen Android-kosketusnäyttö (vakio ilman seinäkiinnitystä, ei POE-tukea), 10.1-tuumainen verkko-PoE-työpöydän kosketusnäyttö, 10.{{5} }}tuumainen verkko-PoE seinään kiinnitettävä kosketusnäyttö (vakiona seinään kiinnitetyllä pohjalaatikolla)

Codec rate

Enintään 16 kanavaa 1080P koodekkia, 512Kbps ~ 16Mbps per kanava

Äänitulo

8-tapa Phoenix-päätetulo (tukee 48 V:n phantom power MIC-tuloa tai lineaarista tuloa) , 4--tapainen HDMI-sisutettu äänitulo

Äänilähtö

4-suuntainen audiolähtö (tai 2 paria L/R Phoenix-liittimen stereolähtöä), 2-suuntainen 100 W@8 ohmin digitaalinen vahvistinlähtö (tai 2-suunta 150 W@4 ohm digitaalinen vahvistinlähtö) , 2-tavalla HDMI-suunnattu äänilähtö ; tukee äänenvoimakkuuden säätöä, ääni tukee synkronointia ja miksausta

Videotulo

4 HDMI-tuloliitäntää, 16 IP-verkkokameratuloa; HDMI IN1 ja HDMI IN3 tukevat tuloa, jonka enimmäisresoluutio on 4K30, ja HDMI IN2 ja HDMI IN4 tukevat tuloa, jonka enimmäisresoluutio on 1920*1080@60;

Videolähtö

2 HDMI-lähtöliitäntää, HDMI OUT1 ja HDMI OUT2 tukevat maksimiresoluutiota 4K30;

Äänenkäsittely

Tukee automaattista kaiunpoistoa (AEC), automaattista vahvistuksen säätöä (AGC), automaattista kohinanvaimennusta (ANC / ANS), automaattista takaisinkytkennän vaimennusta (AFC), sekoitusmatriisia (AM), pakettihäviön kompensointia (PLC)

Videon käsittely

Tukee videon resoluution mukauttamista, vaihtoa, varaamista, näytön jakamista, vierittävää tekstityksen peittokuvaa, päätteen nimen peittoa, aseman logon näyttöä ja kuvaparametrien säätöä; tekstityksen ja päätteen nimen peittokuva tukee mielivaltaista sijainnin säätöä; asemalogo tukee ylävasenta, ylhäältä oikeaa, alavasenta ja alaoikeaa asennon säätöä ja tukee läpinäkyvyyden näytön säätöä;

Viestintäprotokolla

SIP, BFCP-kaksoisvirtaus , H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Verkkoliitäntä

1 WAN-portti, 5 LAN-porttia; tai aseta 6 verkkoporttia kytkettäväksi kokonaan; 4 verkkoporteista tukee PoE-virtalähdettä;

Huomautus: Jos sinun on muodostettava yhteys kolmannen osapuolen PoE-kytkimeen, suosittelemme, että käytät verkkoporttia, joka ei tue PoE-kytkimiä, muodostamaan yhteyden toisen osapuolen PoE-kytkimeen varmistaaksesi, että yksi verkkoporteista ei anna ulkoista PoE-virtaa. . Yritä olla muodostamatta yhteyttä suoraan toisiinsa PoE-liitäntöjen avulla.

Sekoitustoiminto

Tukee paikallista ääntä, sulautettua HDMI-ääntä ja etääänen RTSP-verkkoyhteysvirtoja, jotka tulevat mikseriin, ja voi valita miksauksen dynaamisesti

Keskusohjaus

Yhden kosketuksen keskusohjaus: kytkinjärjestelmä, säädä lähtöäänenvoimakkuutta, vaihda signaalilähdettä, kameran ohjaus, tallennus- ja lähetysohjaus, kaukopuhelu, ympäristönhallinta jne.

Ympäristönhallintaliittymä

3-tapa RS-232/485 liitäntä, 1*RS232/RS485 DEBUG , 2-tapa RELAY, 2-tapa I/O, 2-tapa infrapuna IR

Videokonferenssi

Tukee H.323-pisteestä pisteeseen -videoneuvottelupuheluita ja lisävirtalähetystä;

Tukee SIP-pisteestä pisteeseen -videoneuvottelupuheluita ja lisävirtalähetystä;

Yksi kone tukee enintään 6-juhlaneuvotteluja (SIP/H.323-protokollan kautta), tukee useiden neuvottelumallien luomista, tukee ajoitettuja konferensseja ja kutsuu konferensseja automaattisesti koolle sovitun ajan mukaan. voit kutsua uusia päätteitä liittymään konferenssiin konferenssin aikana tai potkaista terminaalin pois konferenssista; voit mykistää/poistaa mykistyksen minkä tahansa tapahtumapaikan tai mykistää/poistaa kaikki tapahtumapaikat yhdellä napsautuksella;

H.323-protokollaa käytettäessä GK-rekisteröinti on tuettu ja puheluita voidaan soittaa lyhytnumeroiden kautta;

SIP-protokollaa käytettäessä SIP-rekisteröinti on tuettu ja puheluita voidaan soittaa lyhytnumeroiden kautta;

Videoneuvottelun aikana se tukee salattua äänen ja videon siirtoa, point-to-point puheluiden salausta ja monen osapuolen videoneuvottelupuhelun salausta estääkseen äänen ja videon salakuuntelun koko neuvottelun ajan;

Push stream

Tue suoratoistoa vähintään 8 eri suoratoistoalustalle samanaikaisesti

Suoratoisto

Tukee jopa 10-kanavan monilähetystä, suoraa lähetystä ja on-demand-lähetystä

Tallennustoiminto

Tukee käyttöä tallennus- ja lähetysjakelupäätteenä ja -asiakkaana, enintään 4 paikallista tallennusvirtaa (tai 1 4K-kuvan tallennus), tallennus- ja lähetystiedostomuoto on MP4, tukee USB-muistitikkujen automaattista kopiointia, USB-muistitikkujärjestelmän pakotettu päivitys ja alkuperäisen kokoonpanon palauttaminen, tukee tallennustiedoston sisällön hallintaa (lataa/vie/muokkaa/poista)

Hajautetut järjestelmät

Sitä voidaan käyttää hajautetun järjestelmän syöttö- ja lähtöliitäntäkoneena, ja se tukee pääsyä hajautettuun järjestelmään vastaamaan eri asiakkaiden tarpeita (kuten Android-asiakas, IOS-asiakas, Hongmeng-asiakas, WINDOWS-asiakas, Kylin-asiakas jne. ) visuaalista ohjausta ja hajautettua näyttöä varten; se tukee yhteensovittamista multimediahajautettujen ohjausjärjestelmien kanssa, tukee laiteohjausta visuaalisen kuvan esikatselun kautta, tukee käyttöä hajautettuna solmupäätteenä ja toteuttaa laitteiden välisen yhteenliittämisen

Hajautettu järjestelmätuki

Käytettäessä hajautetun järjestelmän kanssa hyperkonvergoitu pilvisolmu tukee audio-, video- ja ohjaustulo- ja lähtökanavien laajentamista yhdessä tuloliitäntäkoneen ja lähtöliitäntäkoneen kanssa. Hyperkonvergoidun pilvisolmun HDMI-liitännän tulokuva voidaan tulostaa suoraan lähtöliitäntäkoneeseen verkon kautta suuren näytön liitosulostuloa varten. Tulorajapinnan konekuva voidaan myös lähettää suoraan hyperkonvergoituneen pilvisolmun HDMI-liitäntään verkkosiirron kautta. Jokainen HDMI-lähtöliitäntä tukee useita näyttöyhdistelmiä (eli näytön jakotoimintoa).

Sisäinen kovalevy

Vakio 2 Tt:n 3.{2}}tuumainen valvontatason kiintolevy, voidaan laajentaa 12 Tt:n mobiilikiintolevyksi USB:n kautta

Verkkoviestintä

Tuki 4 -kanavan äänen miksaukseen ja toistoon, tuki verkon lepotilaan ja heräämiseen, yhden kosketuksen järjestelmäkytkin

Huoltotoiminto

Tukee verkkokäyttöliittymän hallintaa, tarjoaa nopean laiteporttien konfiguroinnin, tukee verkkoportin salasanan muokkausta, IP-osoitteen muutosta, tehdasasetusten palautusta, ohjelmistopäivitystä, merkkivaloa, infrapunaoppimista, lokien hallintaa, sarjaportin virheenkorjausta, Telnet-etävirheenkorjausta, etäkäyttö- ja ylläpitohallintaa

Asennus

1 U televiestinnän standardikaappiasennus, on suositeltavaa asentaa se lähelle oheislaitteita johdotuksen työmäärän vähentämiseksi

Laitteen koko

Tuotteen koko: leveys*korkeus*syvyys4 36,8 mm* 45 mm* 318 mm

Pakkauskoko: leveys*korkeus*syvyys 560 mm *135 mm *408 mm

Laitteen paino

Bruttopaino 7,2 kg (sisältää pakkausmateriaalit)

Tulojännite ja virta

AC100-240V/50-60Hz

Laitteen virrankulutus

Ilman ulkoista kaiutinlähtöä ja POE-virtalähdettä : Tyypillinen virrankulutusproduct-8-2040W

Kun kaksi ulkoista kaiutinta ja ulkoinen POE-virtalähde on kytketty: Täyden kuorman virrankulutusproduct-8-20340 W

Käyttölämpötila

0~45 asteen työskentely

Kosteus Korkeus

10 % - 90 %, korkeus alle tai yhtä suuri kuin 5000 metriä
