Yleiskatsaus
Tendzone VHM{0}}D -videoseinäohjain on uuden sukupolven älykäs kuvankäsittelylaitteisto, jonka yhtiömme on juuri lanseerannut. Puhdas laitteisto-FPGA-suunnitteluarkkitehtuuri tukee monikanavaisten Full HD -signaalien ikkunointia, superpositiota ja roaming-näyttöä; se ei voi ainoastaan näyttää dynaamista kuvaa useilla näytöillä, vaan myös näyttää useita dynaamisia kuvia yhdellä näytöllä usean ikkunan liitoksen toiminnon saavuttamiseksi; kuvassa on erittäin alhainen latenssi, ei diskretisointia eikä kehyshäviöitä, joten kuvan esitys on täydellinen.
Se on suunniteltu erityisesti tilaisuuksiin, joissa vaaditaan useiden videokuvien korkealaatuista näyttöä, ja se soveltuu useille aloille, kuten turvavalvontaan, sotilaalliseen komentoon, koulutukseen ja tutkimukseen, valtion virastoihin, tiedon julkaisemiseen, mainosmediaan, näyttelyihin, kodinkoneiden myyntiin, esityksiä ja viihdettä jne.
Ominaisuudet
- Täysi laitteisto FPGA-arkkitehtuuri, modulaarinen rakenne, hybridilaajennusrakenne, ei sulautettua käyttöjärjestelmää ja erinomainen kuvankäsittelyn suorituskyky;
- Tukee saumatonta ristikytkentää, jossa ei ole mustaa näyttöä, juuttunutta näyttöä, värinää, repeytymistä jne. vaihtoprosessin aikana;
- Tukee LCD- ja LED-suuren näytön liittämistä;
- Tukee useiden signaalimuotojen tuloa, 4K@60Hz HDMI/DP-tuloa, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Tukee tulostusta millä tahansa resoluutiolla. 4K-lähtökortti tukee maksimiresoluutiota 4096x2160@30, enintään 4096 pikseliä ja enintään 3840 pikseliä. 2K-lähtökortti tukee maksimiresoluutiota 1920x1200@60, enintään 2560 pikseliä ja enintään 1920 pikseliä.
- Ohjaustila: WEB, RS232-sarjaportti ja LAN-portti;
- Sarjaportin komennot voivat toteuttaa kohtauskutsun, kohtauksen tallennuksen, kohtauksen syklin, signaalin vaihdon, kyselyn ja IP-asetuksen jne.
- Tukee tulosignaalilähteen OSD-merkkien näyttötoimintoa, voit asettaa merkkifontin, koon, värin, läpinäkyvyyden, sijainnin jne.
- Tukee WEB-hallintaa, tukee tietokoneita, matkapuhelimia, tabletteja ja muita järjestelmän ohjauslaitteita ja on yhteensopiva useiden selaimien kanssa. WEB-käyttöliittymän kautta voidaan toteuttaa signaalikortin kytkennän havaitseminen, signaalin vaihto, kohtauskutsu, kohtauksen tallennus, kohtauskysely, online-päivitysten hallinta, tehdasasetusten palautus jne. (edistynyt ohjauskortti);
- Tukee tulolähteen signaalin esikatselua ja suuren näytön kuvan kaikunäyttöä (edistynyt ohjauskortti);
- Tukee vierittävää tekstitysnäyttöä ja ultra-teräväpiirtoista taustakartan näyttöä (edistynyt ohjauskortti);
- Tukee kaikkien tulosignaalien reaaliaikaista havaitsemista, jolloin käyttäjien on helppo tarkkailla ja havaita tulosignaalien käyttötila;
- Tukee mielivaltaista ikkunan avaamista, päällekkäisyyttä, verkkovierailua, jakamista, zoomausta, venytystä ja kuvien leikkaamista;
- Tukee kuva kuvassa -näyttöä, peittokuvanäyttöä, usean näytön yhden näytön näyttöä ja suuren näytön liitostoimintoja;
- Päällekkäisikkunan kerrosjärjestys ja ominaisuusasetukset voidaan toteuttaa isäntätietokoneohjelmiston kautta;
- Lähtönäyttö tukee jopa 8 ikkunaa yhdellä näytöllä;
- Yksi tulolähde tukee mielivaltaista ikkunointia;
- Tulo- ja lähtökortit tukevat hot swapia;
- Tukee kohtauksen tallentamista, kohtauksen kutsumista, kohtauksen esikatselua ja kohtauksen kyselyä;
- Tuki liitoskokoonpanon tuontia ja vientiä;
- Tukee rajaamista ja signaalilähteen minkä tahansa sijainnin näyttämistä, ja sama signaali voi tukea neljää rajausta;
- Tukee esiasetettua ikkunan avaustilaa ja joustavaa puhelua;
- Tukee koko koneen online-päivitystä, mikä helpottaa huoltoa ja kunnostusta.
Suositut Tagit: 9 kortin modulaarinen videoseinäohjain, Kiina 9 kortin modulaarinen videoseinäohjain valmistajat, toimittajat, tehdas
TEKNISET TIEDOT
|
Yleinen suorituskyky |
|
|
Alustan tekniset tiedot |
3 U |
|
Syöttökorttipaikka |
3 |
|
Lähtökorttipaikka |
6 |
|
Tulokanavien enimmäismäärä |
12 |
|
Lähtökanavien enimmäismäärä |
24 |
|
Tulon resoluutio |
Suurin tuettu resoluutio on 3840×2160@60Hz |
|
Lähtöresoluutio |
Suurin tuettu resoluutio 4096x2160@30 Hz |
|
Ikkunoiden lukumäärä |
Yksi näyttö tukee jopa 8 näyttöä |
|
Syöte |
|
|
1 HDMI/1 DP (Valitse yksi) |
Tuki HDMI 2.0 , tuki DP1.2 , yhteensopiva HDCP:n kanssa, resoluutio tukee 4096*2160@60Hz ja 3840*2160@60Hz |
|
2-kanava DP |
Tuki DP1.1, resoluutio tukee 4096*2160@30Hz ja 3840X2160@30 , |
|
2-kanava HDMI |
Tuki HDMI 1.4:lle, yhteensopiva HDCP:n kanssa, resoluutio tukee 4096*2160@30Hz ja 3840*2160@30Hz |
|
4-kanava HDMI |
Tuki HDMI 1.3:lle, yhteensopiva HDCP:n kanssa, resoluutio tukee 1920 x 1200 @60Hz |
|
4-kanava DVI |
DVI on yhteensopiva HDMI:n kanssa, tukee HDCP-standardia ja tukee resoluutiota 1920 x 1200 @60Hz , |
|
4-kanava VGA |
VGA-signaalistandardi, resoluutio tukee 1920x1080P @60Hz , |
|
4-kanava SDI |
Yhteensopiva HD-SDI:n, 3G SDI:n, SD I:n kanssa, resoluutio tukee 1920x1080P @60Hz |
|
4-kanava CVBS |
CVBS-signaalimuoto, resoluutio tukee PAL: 720x576I, NTSC: 720x480I |
|
Perusohjauskortti |
Tukee paikallista logiikkaa, 232-ohjausta, kuten ikkunoiden avaamista, verkkovierailua jne. 2. Tukee RS232-pikakeskusohjausta 3. Tukee RS232-silmukkaohjausta |
|
Kehittynyt ohjauskortti |
Peruskartta, tekstitykset, kaiku (8 kanavaa), esikatselu, WEB-toiminnot yhdessä, mukaan lukien perusversion ohjauskorttitoiminto |
|
Lähtö |
|
|
DVI |
DVI on yhteensopiva HDMI:n kanssa, maksimiresoluutio 1920x1200 @60Hz , tuki 1920×1200@60Hz |
|
HDMI |
Yhteensopiva HDMI:n, DVI-D:n kanssa, tukee HDMI 1.3:a, resoluutio jopa 1920x1200 @60Hz , resoluutio tukee HDMI 1.3:a , tuki 1920×1200@60Hz |
|
4k HDMI |
Videosignaalimuoto tukee HDMI 1.4:tä ja enimmäisresoluutio tukee 4096x2160@30Hz |
|
Osiellä |
|
|
Alustan rakenne |
2 paikkaa tulokanaville, 3 paikkaa lähtökanaville |
|
Rungon koko (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Paino (kg) |
5.8 |
|
Virrankulutus (W) |
2 5 |
|
virtalähde |
Kaksoisvirtalähde, 100V ~ 240V AC, 50/60Hz |
|
Ohjaus |
|
|
RS232 ohjaus |
DB9-sarjaporttiliitäntä |
|
TCP/IP-ohjaus |
Yhteensopiva TCP/IP-protokollan kanssa |
|

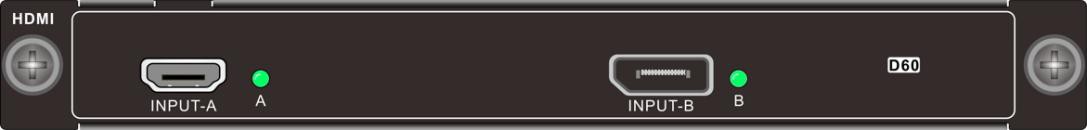

HDMI2.0 -tulokortti - VMH-1I-HD-4K |
|
|
|
Tuki HDMI2.0, yhteensopiva HDCP:n kanssa, tukee DP1.2:ta |
|
Suurin tuloresoluutio 3840x2160 @60Hz |
|
Yksi tulosignaali tukee mielivaltaista ikkunointia |
|
Tukee tulosignaalin merkkien peittotoimintoa |
|
Sisäänrakennetun EDID-hallintatekniikan ansiosta tue DDC-ohjausta |
|
Virransäästötoiminnolla |
|
Kaksi 4K DP -tulokorttia - VMH-2I-DP-4K |
|
|
|
Tuki DP1.1, yhteensopiva HDCP:n kanssa |
|
Suurin tuloresoluutio 3840x2160 @ 30Hz |
|
Yksi tulosignaali tukee mielivaltaista ikkunointia |
|
Tukee tulosignaalin merkkien peittotoimintoa |
|
Sisäänrakennetun EDID-hallintatekniikan ansiosta tue DDC-ohjausta |
|
Virransäästötoiminnolla |
|
Kaksi 4K HDMI -tulokorttia - VMH-2I-HD-4K |
|
|
|
Tukee HDMI-, DVI-D-signaalimuotoja, tukee HDMI-standardeja, yhteensopiva HDCP:n kanssa |
|
Suurin tuloresoluutio 3840x2160 @ 30Hz |
|
Yksi tulosignaali tukee mielivaltaista ikkunointia |
|
Tukee tulosignaalin merkkien peittotoimintoa |
|
Sisäänrakennetun EDID-hallintatekniikan ansiosta tue DDC-ohjausta |
|
Virransäästötoiminnolla |
|

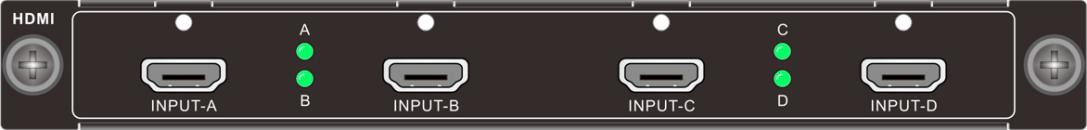

Nelikanavainen HDMI-tulokortti - VMH-4I-HD |
|
|
|
Tukee HDMI-, DVI-D-signaalimuotoja, tukee HDMI-standardeja, yhteensopiva HDCP:n kanssa |
|
Suurin tuloresoluutio 1920x1200 @60Hz |
|
Yksi tulosignaali tukee mielivaltaista ikkunointia |
|
Tukee tulosignaalin merkkien peittotoimintoa |
|
Sisäänrakennetun EDID-hallintatekniikan ansiosta tue DDC-ohjausta |
|
Virransäästötoiminnolla |
|
Quad DVI -tulokortti-VMH-4I-DV |
|
|
|
Tukee HDMI-, DVI-D-signaalimuotoja, tukee HDMI1.3:a, yhteensopiva HDCP:n kanssa |
|
Suurin tuloresoluutio 1920x1200 @60Hz |
|
Yksi tulosignaali tukee mielivaltaista ikkunointia |
|
Tukee tulosignaalin merkkien peittotoimintoa |
|
Sisäänrakennetun EDID-hallintatekniikan ansiosta tue DDC-ohjausta |
|
Virransäästötoiminnolla |
|
Quad VGA -tulokortti-VMH-4I-VG |
|
|
|
Tukee VGA-signaalimuotoa |
|
Suurin tuloresoluutio 1920x1080 @60Hz |
|
Yksi tulosignaali tukee mielivaltaista ikkunointia |
|
Tukee tulosignaalin merkkien peittotoimintoa |
|
Sisäänrakennetun EDID-hallintatekniikan ansiosta tue DDC-ohjausta |
|
Virransäästötoiminnolla |
|
Nelikanavainen SDI-tulokortti-VMH-4I-SD |
|
|
|
Tukee SDI-signaalimuotoa, tulo- ja lähtösignaalin lähetysetäisyys jopa 100 metriin |
|
Suurin tuloresoluutio 1920x1080 @60Hz |
|
Yksi tulosignaali tukee mielivaltaista ikkunointia |
|
Tukee tulosignaalin merkkien peittotoimintoa |
|
Sisäänrakennetun EDID-hallintatekniikan ansiosta tue DDC-ohjausta |
|
Virransäästötoiminnolla |
|

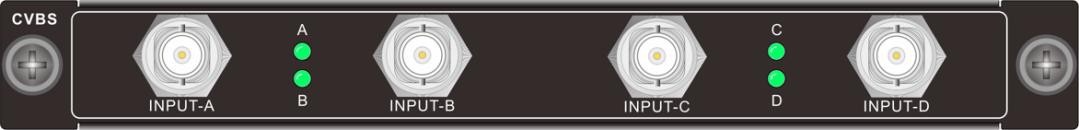

Nelikanavainen CVBS-tulokortti-VMH-4I-AV |
|
|
|
Tukee CVBS-signaalimuotoa, adaptiivista PAL- ja NTSC-muotoa |
|
Tukiresoluutio PAL: 720x576I, NTSC: 720x480I |
|
Yksi tulosignaali tukee mielivaltaista ikkunointia |
|
Tukee tulosignaalin merkkien peittotoimintoa |
|
Sisäänrakennetun EDID-hallintatekniikan ansiosta tue DDC-ohjausta |
|
Virransäästötoiminnolla |
|
Quad DVI -äänitulokortti-VMH-4I-DVA |
|
|
|
4-tapa DVI-tulosignaali (DVI-liitäntä ja ääni) |
|
Liitin: DVI-I naarasportti |
|
Normaali käyttövirrankulutus: 7,1W |
|
Videosignaalimuoto: yhteensopiva HDMI, DVI-D kanssa |
|
Vakio: Tuki HDMI1.3, yhteensopiva HDCP:n kanssa |
|
Tulon resoluutio: jopa 1920x1200 @60Hz |
|
Äänisignaalimuoto: Upotettu ääni tukee PCM-, Dobly Digital-, DTS- ja DTS-HD-muotoja |
|

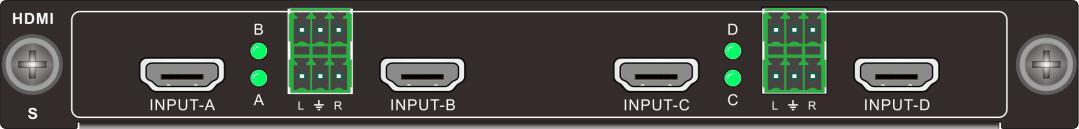

Nelikanavainen HDMI-äänitulokortti - VMH-4I-HDA |
|
|
|
4-kanava HDMI-tulosignaali, 4-kanava analoginen upotettu äänisignaali |
|
Liitin: Tyyppi A 19-nastainen naaras, audio Phoenix-liitin |
|
Normaali käyttövirrankulutus: 9W |
|
Videosignaalimuoto: yhteensopiva HDMI, DVI-D kanssa |
|
Vakio: Tuki HDMI1.3, yhteensopiva HDCP:n kanssa |
|
Tulon resoluutio: jopa 1920x1200 @60Hz |
|
Äänisignaalin muoto: Upotettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-muotoja; ulkoinen ääni tukee PCM-muotoa, PCM 48KHz |
|
Nelikanavainen IP-dekoodauskortti-VMH-4I-IP |
|
|
|
1 RJ45-tuloliitäntä, tukee H.264/H.265/RTSP/RTP-standardin protokollan dekoodausta; 1 2K HDMI-tulo |
|
RJ45 tukee 3840*2160@30 resoluution dekoodausta; HDMI tukee jopa 1920*1200 resoluution tuloa |
|
Tukee pääsyä markkinoiden valtavirran valmistajien verkkokameroihin (Hikvision, Dahua jne.); tukee 1-kanavaa 4K30Hz tai 2-kanavaa 4K@24Hz, tai 4-kanavaa 1080P@60Hz tai 9-kanavaa 1080P@25Hz tai 16-kanavaa 720P @25Hz tai 32-kanava D1 dekoodaa verkkosignaalin dekoodaus ja seinänäyttö |
|
Tukee useita näyttöjä, mukaan lukien 1 näyttö, 4 näyttöä, 9 näyttöä, 16 näyttöä, 36 näyttöä ja mukautettuja jakoja |
|
Tukee ONVIF-, RTSP- ja muita verkon suoratoistoprotokollia |
|
Tukee minkä tahansa yksittäisen videovirran suurentamista ikkunan täyttämiseksi |
|
Tukee yksittäistä tulosignaalia Tukee mielivaltaista ikkunointia |
|
Tukee verkkokameroiden PTZ-ohjausta |
|

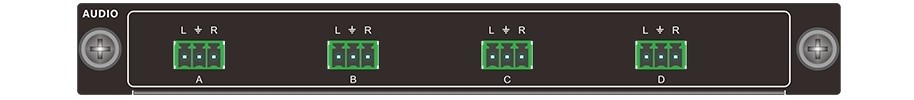

Neljän kanavan riippumaton äänen lähtökortti-VMH-4O-AD |
|
|
|
4-kanava Phoenix-liittimen analoginen äänilähtö |
|
Liitin: 3-pin plug-in terminaali |
|
Lähtöportti: 4-way Auido-lähtöportti |
|
Tukee sidotun videoseinän riippumatonta äänikytkentää tai ryhmäsynkronista vaihtoa |
|
Tukee ulostulon äänenvoimakkuuden säätöä |
|
Tukee kohtausten tallentamista ja soittamista |
|
Tukee PCM-äänimuotoa, äänen näytteenottotaajuus on 48 kHz |
|
Tuloliitäntä tukee sulautettua tai ulkoista ääntä |
|
Virta pois muistitoiminnolla |
|

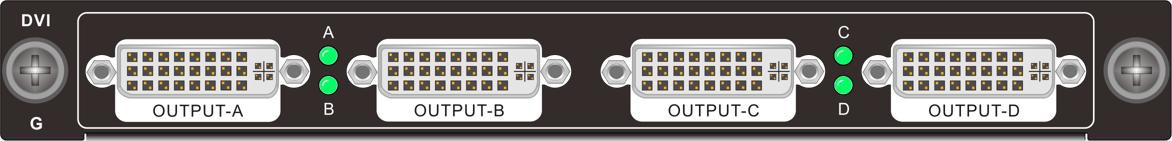

Quad DVI -lähtökortti (kaksi kerrosta) - VMH-4O-DV |
|
|
|
Tukee DVI-, HDMI-signaalimuotoja |
|
Suurin ulostuloresoluutio on 1920x1200 @60Hz, ja se tukee mukautettua lähtöresoluutiota |
|
Tulostusnäyttö tukee useita toimintoja, kuten liittämistä, jakamista, päällekkäisyyttä, zoomausta, venytystä, leikkaamista, kuva kuvassa, verkkovierailua jne. |
|
Ulostulon yksittäinen näyttö tukee jopa 2 näyttöikkunaa |
|
Virta pois muistitoiminnolla |
|

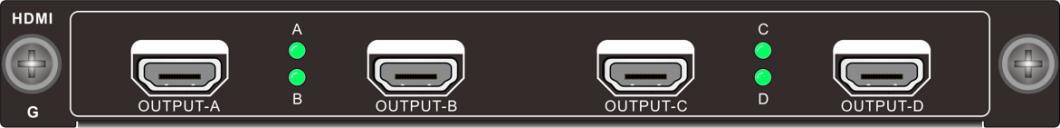

Nelikanavainen HDMI-lähtökortti (kaksi kerrosta) -VMH-4O- HD |
|
|
|
Tukee DVI-, HDMI-signaalimuotoja |
|
Suurin ulostuloresoluutio on 1920x1200 @60Hz, ja se tukee mukautettua lähtöresoluutiota |
|
Tulostusnäyttö tukee useita toimintoja, kuten liittämistä, jakamista, päällekkäisyyttä, zoomausta, venytystä, leikkaamista, kuva kuvassa, verkkovierailua jne. |
|
Ulostulon yksittäinen näyttö tukee jopa 2 näyttöikkunaa |
|
Virta pois muistitoiminnolla |
|

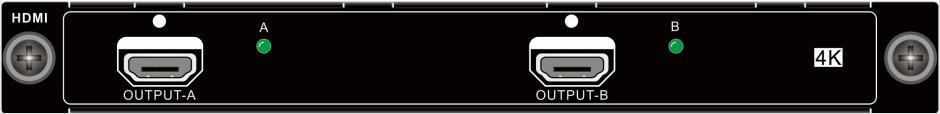

Dual 4K HDMI -lähtökortti (kaksi kerrosta) -VMH-2O-HD-4K |
|
|
|
Tukee DVI-, HDMI-signaalimuotoja |
|
Suurin lähtöresoluutio tukee jopa 4096x2160@30Hz ja mukautettua lähtöresoluutiota |
|
Tulostusnäyttö tukee useita toimintoja, kuten liittämistä, jakamista, päällekkäisyyttä, zoomausta, venytystä, leikkaamista, kuva kuvassa, verkkovierailua jne. |
|
Ulostulon yksittäinen näyttö tukee jopa 2 näyttöikkunaa |
|
Virta pois muistitoiminnolla |
|

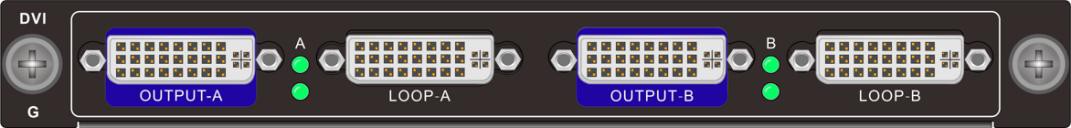

Kaksikanavainen DVI-lähtökortti (neljä kerrosta) - VMH-2O-DV |
|
|
|
2-tapa DVI-lähtösignaali |
|
Liitin: DVI-I naarasportti |
|
Normaali käyttövirrankulutus: 8,8W |
|
Videosignaalimuoto: DVI-yhteensopiva HDMI:n kanssa |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Tason valinta: Tukee 4 2K signaalikerrosta tai 2 4K@30 signaalikerrosta tai 1 4K@60 signaalikerrosta |
|

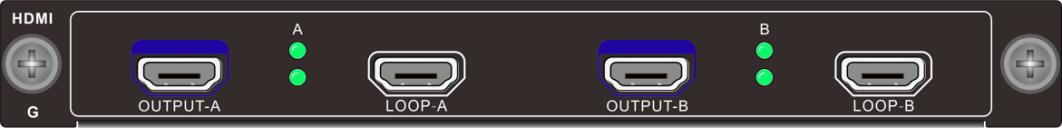

Kaksikanavainen HDMI-lähtökortti (neljä kerrosta) -VMH-2O-HD |
|
|
|
2-tavalla HDMI-lähtösignaali; |
|
Liitin: Tyyppi A 19-nastainen naaras; |
|
Normaali käyttövirrankulutus: 8,8W; |
|
Videosignaalimuoto: yhteensopiva HDMI:n, DVI-D:n kanssa; |
|
Vakio: Tuki HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Yksikanavainen DVI-lähtökortti (kahdeksan kerrosta) -VMH-1O-DV |
|
|
|
1-kanava DVI-lähtösignaali; |
|
Liitin: DVI-I naarasportti; |
|
Normaali käyttövirrankulutus: 8,8W; |
|
Videosignaalimuoto: DVI-yhteensopiva HDMI:n kanssa; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Tason valinta: tuki 8-kanavan 2K-signaalikerroksia tai 4-kanavan 4K@30-signaalikerroksia tai 2-kanavan 4K@60-signaalikerroksia; |
|
Yksikanavainen HDMI-lähtökortti (kahdeksan kerrosta) -VMH-1O-HD |
|
|
|
1 HDMI-lähtösignaali; |
|
Liitin: Tyyppi A 19-nastainen naaras; |
|
Normaali käyttövirrankulutus: 8,8W; |
|
Videosignaalimuoto: yhteensopiva HDMI:n, DVI-D:n kanssa; |
|
Vakio: Tuki HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Perusversion ohjauskortti -VMH-CC-DE |
|
|
|
Tukee paikallista logiikkaa, kuten ikkunoiden avaamista, verkkovierailua jne. |
|
Tukee RS232 nopeaa keskusohjausta |
|
Tukee RS232-silmukkaohjausta |
|
Kehittynyt ohjauskortti -VMH-CC-AE |
|
|
|
Tukee paikallista logiikkaa, kuten ikkunoiden avaamista, verkkovierailua jne. |
|
Tukee RS232 nopeaa keskusohjausta |
|
Tukee RS232-silmukkaohjausta |
|
Tukee teräväpiirtopohjaista karttaa |
|
Tukee tekstitysten vieritystä |
|
Tuki esikatselu kaiku |
|
Sisäänrakennettu WEB-ihmisen ja tietokoneen vuorovaikutusrajapinnan ohjaus, humanisoitu suunnittelu, tukee tietokoneita, matkapuhelimia, tabletteja ja muita järjestelmän ohjauslaitteita ja on yhteensopiva useiden selaimien kanssa, mikä tekee käytöstä mukavampaa |
|
WEB-käyttöliittymän kautta voidaan toteuttaa signaalikortin kytkennän havaitseminen, signaalin vaihto, signaalin esikatselu, kohtauskutsu, kohtauksen tallennus, kohtauskysely, online-päivitysten hallinta, tehdasasetusten palautus jne. |
|

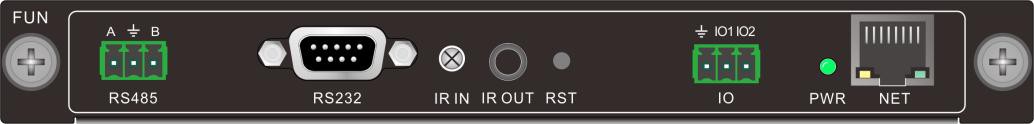

Monitoiminen ympäristönohjauskortti-VMH-IO-FDE |
|
|
|
Signaaliliitäntä: 1 3-pin Phoenix RS485 -liitäntä, 1 RS232-urosliitin, 1 IR IN -vastaanotin, 1 IR OUT 3,5 mm -liitäntä, 2 IO 3-pin Phoenix-liitäntää, 1 RJ45-liitäntä, 1 nollauspainike |
|
Tukee useiden porttiprotokollien välittämistä toisilleen; tukee verkosta sarjaporttiin, sarjaportista verkkoon, verkosta verkkoon, IO-verkkoon sarjaporttia, infrapunaohjausta, infrapunaoppimista |
|
Tukee useita siirtonopeuksia |
|
Jokainen portti voi tukea jopa 30 paketin edelleenlähetystä |
|
Edelleenlähetyksen ohjaus, voi ohjata erilaisia oheislaitteita, voi kehittää oman käyttöliittymän |
|
Tukee infrapunaoppimista |
|
Virransäästötoiminnolla |
