Tuotteen yleiskatsaus

Tämä korkean suorituskyvyn ammattimainen kytkinlaite hallitsee tehokkaasti ääni- ja videosignaaleja, joten se sopii erinomaisesti erilaisiin sovelluksiin, kuten lähetys- ja televisioprojekteihin, multimediakonferenssisaleihin, suuriin näyttöihin, televisioopetukseen ja komento-/ohjauskeskuksiin.

Tukee erilaisia signaalimuotoja, mukaan lukien CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT ja optinen, mikä varmistaa saumattoman kytkennän ja siirron eri tulo-/lähtötyyppien välillä

Ominaisuudet

32-tulo- ja 32-lähdön ääni- ja videosignaalin kytkentäkorttiliitäntä ;
Väyläkytkentätekniikka, jokaista signaalia ei voida lähettää vain pisteestä pisteeseen, vaan myös pelkän väyläkanavan kautta, mikä varmistaa kaikkien signaalikuvien reaaliaikaisen näytön;
Taajuus- ja linjan kaksinkertaistustekniikka voi parantaa kuvasignaalien näyttöä kaksinkertaistamalla juovan ja taajuuden;
Saumaton ristikytkentä, ilman mustaa näyttöä, juuttunutta näyttöä, värinää, repeytymistä jne. vaihtoprosessin aikana;
Saatavilla on useita signaalityyppejä: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, optinen;
Resoluutio on säädettävissä, ja se tukee jopa 4096 x 2160P@60Hz;
Tukea ulostulokanavien sulkemista tai avaamista yksitellen tai kokonaan;
Saumaton syöttökortti tukee mukautettua OSD-merkkien peittonäytön näyttötoimintoa, joka voi peittää ja näyttää mukautettua kiinalaista sisältöä missä tahansa syöttökanavassa vasemmassa yläkulmassa, vasemmassa alakulmassa, oikeassa yläkulmassa, oikeassa alakulmassa jne., ja merkkien väri voidaan asettaa. ;
Tukee RS232-sarjaporttia, TCP/IP-verkkoa, etupaneelin ohjausta, avointa ohjausprotokollaa;
Tukee GUI-käyttöliittymän ohjausta ja humanisoitua suunnittelua;
EDID-tietojen muokkaaminen ja mukauttaminen;
Tukee nykyisen laitteen tulo- ja lähtökanavan tilakyselytoimintoa;
Tukee useiden kohtausten tallentamista ja soittamista;
Signaaliportti tukee hot plugging -toimintoa.

Suositut Tagit: 32x32 hybridi modulaarinen videomatriisi, Kiina 32x32 hybridi modulaarinen videomatriisi valmistajat, toimittajat, tehdas

Isäntä
kuvata	Tukee jopa 32 tuloa ja 32 lähtöä audio- ja videosignaalin kytkentäkorttiliitäntöjä, tukee hot swappingia
ohjata
Sarjaohjausportti	DB9 RS232 naarasliitin
Pin-määritys	Pin 2 TX % 2c Pin 3 RX % 2c Pin 5 GND
Paneelirungon rakenne	Kytkettävä signaali, 8 tulokorttipaikkaa voidaan asettaa 8 signaalitulokortilla, 8 lähtökorttipaikkaa voidaan asettaa 8 signaalilähtökortilla
Etupaneelin säätimet	Painike
tavanomaista
Käyttölämpötila	-0-+50 astetta
Suhteellinen kosteus	10%-90%
virtalähde	AC 100-240V , 50/60 Hz , isäntä ilman kuormitusta virrankulutus 60 W, ei korttia
Rungon koko (mm)
VMC{{0}}: 436,6 L x 320,0 L x 221,5 K

Tulosignaalikortti-VMC-4I-HD-4K

Tulosignaali	4-kanava HDMI-signaali, 4-kanava analoginen äänisignaali	Virrankulutus	12.5W
Tuloliittimet	Tyyppi A 19-nastainen naaras, 3-nasta kytkettävä liitin	Värin syvyys	8-bittinen
Signaalin tyyppi	HDMI, DVI-D, automaattinen tulosignaalien tunnistus	kaistanleveys	10,2 Gpbs
lämpötila	0 astetta - +50 astetta	kosteus	10% - 90%
Resoluutio	Suurin tuloresoluutio 4096 x 2160P@60Hz, adaptiivinen tulo
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
standardi	Tuki HDMI1.4, HDCP2.2
EDID-hallinta	Tukee EDID-oppimistoimintoa
Muut ominaisuudet	Tukee värin, kirkkauden, kontrastin, värilämpötilan ja terävyyden arvoasetuksia, tukee merkkien peittotoimintoa, hot plug -toimintoa

Tulosignaalikortti-VMC-4I-OF

Tulosignaali	4-kanava optinen kuitusignaali, automaattinen tulosignaalin tunnistus	Virrankulutus	24W
Tuloliittimet	Kuituoptinen moduuli	Tietotyypit	DVI/HDMI
Enimmäishinta	10,2 Gbps	Suhteellinen kosteus	10%-90%
lämpötila	0 astetta -+50 astetta	Värin syvyys	8-bittinen, 10-bittinen, 12-bittinen, 16-bittinen
Kuituoptinen moduuli
Käyttöliittymän tekniset tiedot	LC-liitäntä
Kuituoptinen signaali	9 säädettävää resoluutiota, suurin tuloresoluutio on 4096x2160@30Hz
Lähetysetäisyys	On käytettävä kuituoptisen lähettimen/vastaanottimen kanssa, 4096x2160@30Hz yksimuotokuitujen enimmäissiirtoetäisyys on 2KM, monimuoto on 300M
Suurin tiedonsiirtonopeus	10,2 Gbit/s
muu
Toiminto	Tukee merkin peittotoimintoa ja hot swap -toimintoa

Tulosignaalikortti-VMC-4I-HBT

Videotulo
Tulosignaali	4-kanava HDBT-signaali, automaattinen tulosignaalin tunnistus	Tulotaso	TMDS 2,9 V-3,3 V
Tuloliittimet	RJ45, kelta-vihreällä kaksivärisellä merkkivalolla	Tuloimpedanssi	Differentiaalilinja 100Ω
Virrankulutus	21W
Äänitulo
Tulosignaali	4-kanavan stereosignaali	Tuloliittimet	3,5 mm audioliitin
Tuloimpedanssi	75Ω	Taajuusvaste	20 Hz-20K Hz
ohjata
Ohjaussignaali	4-tapa RS232-ohjaussignaali	Ohjausportti	3-nastainen liitettävä riviliitin
protokollaa	Tukee RS232-protokollaa, tukee IR-, RS232-kaksisuuntaista läpinäkyvää lähetystä
tavanomaista
Saada	{} dB	kaistanleveys	10,2 Gbps
Resoluutio	Tukee jopa 1920×1080@60Hz	Ylikuuluminen	<-50dB@5MHz
Lähetysetäisyys	1080p Vähemmän tai yhtä suuri kuin 70 m	Vaihtonopeus	200ns (max)
Käyttölämpötila	-10 astetta -+40 astetta	Suhteellinen kosteus	10%-90%
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
HDMI standardi	Tuki HDMI1.4a
EDID, HDCP	Tukee EDID:n manuaalista hallintaa, yhteensopiva HDCP1.4:n kanssa
Muut ominaisuudet	Tukee värin, kirkkauden, kontrastin, värilämpötilan ja terävyyden asetuksia, merkkien päällekkäistoimintoa, hot plug -toimintoa ja ulkoista PoH-virtalähdetoimintoa

Tulosignaalikortti-VMC-2I-HBT-4K

Videotulo
Tulosignaali	2 -kanava HDBT-signaali, automaattinen tulosignaalin tunnistus	Tulotaso	TMDS 2,9 V-3,3 V
Tuloliittimet	RJ45, kelta-vihreällä kaksivärisellä merkkivalolla	Tuloimpedanssi	Differentiaalilinja 100Ω
Virrankulutus	21W
Äänitulo
Tulosignaali	2--suuntainen stereosignaali	Tuloliittimet	3,5 mm audioliitin
Tuloimpedanssi	75Ω	Taajuusvaste	20 Hz-20K Hz
ohjata
Ohjaussignaali	2--suuntainen RS232-ohjaussignaali	Ohjausportti	3-nastainen liitettävä riviliitin
protokollaa	Tukee RS232-protokollaa, tukee IR-, RS232-kaksisuuntaista läpinäkyvää lähetystä
tavanomaista
Saada	{} dB	kaistanleveys	10,2 Gbps
Resoluutio	Tukee jopa 4096 x 2160P@30Hz	Ylikuuluminen	<-50dB@5MHz
Lähetysetäisyys	1080p Vähemmän tai yhtä suuri kuin 70 m	Vaihtonopeus	200ns (max)
Käyttölämpötila	-10 astetta -+40 astetta	Suhteellinen kosteus	10%-90%
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
HDMI standardi	Tukee HDMI1.4-standardia
EDID, HDCP	Tukee EDID:n manuaalista hallintaa, tukee HDCP2.2:ta ja taaksepäin yhteensopivaa
Muut ominaisuudet	Tukee värin, kirkkauden, kontrastin, värilämpötilan ja terävyyden asetuksia, merkkien päällekkäistoimintoa, hot plug -toimintoa ja ulkoista PoH-virtalähdetoimintoa

Tulosignaalikortti-VMC-4I-DV

Tulosignaali	4-suuntainen DVI-signaali	Tulotaso	TMDS 2,9 V-3,3 V
Tuloliittimet	Naarasportti DB24+5	Tuloimpedanssi	75Ω
Virrankulutus	10W
tavanomaista
Saada	{0} dB	kaistanleveys	Suurin tiedonsiirtonopeus 4,95 Gbit/s
Videosignaali	DVI, HDMI, VGA, C-VIDEO, YPbPr, tulosignaalien automaattinen tunnistaminen	Suurin viive	5nS(±1nS)
Tietotyypit	8-bittinen	Ylikuuluminen	<-50dB@5MHz
Vaihtonopeus	200ns (max) ylikuuluminen	Resoluutio	Tukee jopa 1920×1200 @60Hz
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
Äänen näytteenottotaajuus	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID- ja DDC-hallinta	Tukee laajennettua näyttötunnistusta (EDID) ja näyttödatakanavaa (DDC) käyttämällä DVI- ja HDMI-standardeja
HDCP-hallinta	Tukee High-bandwidth Digital Content Protection (HDCP) -suojausta ja käyttää DVI- ja HDMI1.3-standardeja
Muut ominaisuudet	Tukee värin, kirkkauden, kontrastin, värilämpötilan ja terävyyden asetuksia, merkkien peittotoimintoa, hot plug -toimintoa

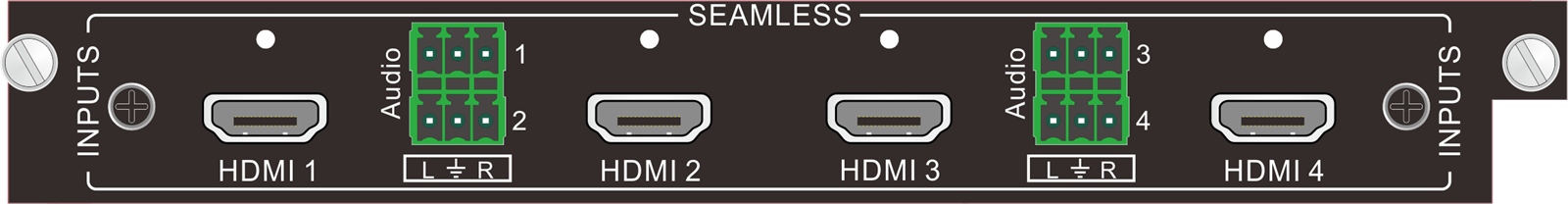

Tulosignaalikortti-VMC-4I-HD

Tulosignaali	4-kanava HDMI-signaali (yhteensopiva DVI:n kanssa), 4-kanava analoginen äänisignaali	Virrankulutus	10W
Tuloliittimet	Tyyppi A 19-nastainen naaras, 3-nasta kytkettävä liitin	Värin syvyys	8, 10 ja 12 bittiä
Signaalin tyyppi	HDMI, DVI-D, automaattinen tulosignaalien tunnistus	kaistanleveys	6,75 Gpbs
lämpötila	0 astetta - +50 astetta	kosteus	10% - 90%
standardi	Tuki HDMI1.3, yhteensopiva HDCP-standardin kanssa	Resoluutio	Tukee jopa 1920×1080@60Hz
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
EDID- ja DDC-hallinta	Tukee laajennettua näyttötunnistusta (EDID) ja näyttödatakanavaa (DDC) käyttämällä DVI- ja HDMI-standardeja
Muut ominaisuudet	Tukee värin, kirkkauden, kontrastin, värilämpötilan ja terävyyden asetuksia, merkkien peittotoimintoa, hot plug -toimintoa

Tulosignaalikortti-VMC-4I-VG

Videotulo
Tulosignaali	4-suuntainen VGA-signaali		Kytkentätulo	Vain AC-liitäntä
Tuloliittimet	15-nasta D-tyypin naarasportti		Tulotaso	{{0}}.5-2.0Vp-p
Tuloimpedanssi	75Ω
Äänitulo
Tulosignaali		4 kanavaa analogista audiosignaalia		Audiotulon impedanssi	>10KΩ
Tuloliittimet		3-nastainen liitettävä riviliitin		Tuloimpedanssi	75Ω
Taajuusvaste		20 Hz-20K Hz
tavanomaista
Saada	{0} dB		Kaistanleveys	YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz
Vaihtonopeus	200ns (max)		Ylikuuluminen	<-50dB@5MHz
Videosignaali	VGA (RGBHV), YPbPr, C-VIDEO, tulosignaalien automaattinen tunnistus
Chroma Space	Tukee väriavaruuden säätöä: YCBCR\RGB			Resoluutio	Tukee jopa 1920×1200 @ 60Hz
Virrankulutus	12W
Muut ominaisuudet	Tukee värin, kirkkauden, kontrastin, värilämpötilan ja terävyyden asetuksia; merkin peittotoiminto; kuuma pistoke; VGA-signaalin automaattinen korjaus; yhden portin palautus tehdasasetuksiin

Tulosignaalikortti-VMC-4I-AV

Tulosignaali		4-kanava CVBS-signaali, 4-kanava analoginen äänisignaali		Tuetut ääniformaatit		stereot
Tuloliittimet		BNC-liitin, 3-nastainen kytkettävä riviliitin		Vakio		Tukee PAL- ja NTSC-muotoja
Virrankulutus		11W		Resoluutio		7 säädettävää tasoa, jopa 1920×1080@60Hz
tavanomaista
Ääni melu lattia		{}dB		Maksimaalinen äänen särö		2.0V
Käyttölämpötila		0 astetta - +50 astetta		Suhteellinen kosteus		10% - 90%
kaistanleveys		6,75 Gbps		Automaattinen viivan skaalaustoiminto		tukea
Muut ominaisuudet		Tukee värin, kirkkauden, kontrastin, värilämpötilan ja terävyyden asetuksia; merkin peittotoiminto; kuuma pistoke
	Tulosignaalikortti-VMC-4I-SD

	Tulosignaali		4-kanava SDI-signaali (jokaisessa on yksi SDI-silmukkalähtö)		Tulotaso		TMDS 2,9 V-3,3 V
	Tuloliittimet		BNC liittimet		Tuloimpedanssi		75Ω
	Videosignaali		SDI, HD-SDI, 3G-SDI, tulosignaalien automaattinen tunnistaminen		Virrankulutus		14W
	tavanomaista
	Värin syvyys		8&10&12bit		Työetäisyys		1080p Vähemmän tai yhtä suuri kuin 100 m (käytä korkealaatuista lankaa)
	kaistanleveys		6,75 Gbps		Suurin resoluutio		1080p@60Hz
	Käyttölämpötila		0 astetta - +50 astetta		Suhteellinen kosteus		10% - 90%
	Viivan tuplaustoiminto		tukea		Resoluutio		Tukee jopa 1920×1080@60Hz ;
	Muut ominaisuudet		Tukee värin, kirkkauden, kontrastin, värilämpötilan ja terävyyden asetuksia; merkin peittotoiminto; kuuma pistoke

Tulosignaalikortti-VMC-4I-HV

Tulosignaali	2-suuntainen HDMI-signaali (yhteensopiva DVI:n kanssa); 2-tapa VGA-signaali; 4-kanava stereoäänisignaali		Virrankulutus	12W
Tuloliittimet	Tyyppi A 19-nastainen naarasliitin; 15-nastainen D-tyyppinen naarasliitin; 3-nastalla liitettävä riviliitin
Resoluutio	Tukee jopa 1920×1080@60Hz
tavanomaista
HDMI-portti:
Värin syvyys	8, 10 ja 12 bittiä		Signaalin tyyppi	HDMI, DVI-D, automaattinen tulosignaalien tunnistus
kaistanleveys	6,75 Gpbs		lämpötila	0 astetta - +50 astetta
kosteus	10% - 90%
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
standardi	Tuki HDMI1.3, yhteensopiva HDCP-standardin kanssa
EDID- ja DDC-hallinta	Tukee Extended Display Identification (EDID) ja Display Data Channel (DDC)
VGA-portti:
Kytkentätulo	Vain AC-liitäntä	Tulotaso			{{0}}.5-2.0Vp-p
Tuloimpedanssi	75Ω	Taajuusvaste			20 Hz-20K Hz
Saada	{0} dB	Ylikuuluminen			<-50dB@5MHz
Vaihtonopeus	200ns (max)	Chroma Space			Tukee YCBCR\RGB:n säätöä
Videosignaali	VGA (RGBHV), YPbPr, C-VIDEO, tulosignaalien automaattinen tunnistus
Muut ominaisuudet	Tukee VGA-signaalin automaattista korjausta ja yhden portin tehdasasetusten palautusta
Toiminto	Tukee hot plug and irrota, tukee kromaa, kirkkautta, kontrastia, värilämpötilaa ja terävyysarvoasetuksia, tukee merkkien peittotoimintoa

Lähtösignaalikortti-VMC-4O-HD-4K

Lähtösignaali	4-kanava HDMI-signaali, 4-kanava analoginen äänisignaali	Virrankulutus	12.5 W
Lähtöliittimet	Tyyppi A 19-nastainen naaras, 3-nasta kytkettävä liitin	Värin syvyys	8-bittinen
tavanomaista
Signaalin tyyppi	HDMI, DVI-D	kaistanleveys	10,2 Gpbs
lämpötila	0 astetta - +50 astetta	kosteus	10% - 90%
Resoluutio	8 säädettävää tasoa, jopa 4096 x 2160@60Hz
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
standardi	Tuki HDMI1.4, HDCP2.2
EDID- ja DDC-hallinta	Tukee EDID-oppimistoimintoa ja DDC-viestintää
Muut ominaisuudet	Tukee lähtömuodon asetusta, itsenäistä äänisignaalin siirtoa ja pikaliittämistä komentojen kautta

Lähtösignaalikortti-VMC-4O-OF

Lähtösignaali	4-suuntainen optinen kuitusignaali	Virrankulutus	32W
Lähtöliittimet	Kuituoptinen moduuli	Enimmäishinta	10,2 Gbps
Tietotyypit	DVI/HDMI	lämpötila	0 astetta -+50 astetta
Suhteellinen kosteus	10%-90%	Värin syvyys	8-bittinen, 10-bittinen, 12-bittinen, 16-bittinen
Resoluutio	Tukee 36 säädettävää resoluutiota, korkeimmalla lähtöresoluutiolla 4K @ 30Hz
Kuituoptinen moduuli
Käyttöliittymän tekniset tiedot	LC-liitäntä
Kuituoptinen signaali	Yksimuotoisen optisen kuidun suurin lähetysetäisyys on 2 km ja monimuotoisen 300 metriä
Lähetysetäisyys	4K30 lähetysetäisyys: yksimuotoisen optisen kuidun suurin lähetysetäisyys on 2 km ja monimuotoinen 300 metriä
Muut ominaisuudet
Tukee lähtömuodon asetusta ohjeiden avulla, tuki hot plug and irrota

Lähtösignaalikortti-VMC-4O-HBT

Videolähtö
Lähtösignaali	4-kanava HDBT-signaali	Lähtötaso	TMDS 2,9 V-3,3 V
Lähtöliittimet	RJ45, kelta-vihreällä kaksivärisellä merkkivalolla	Lähtöimpedanssi	Differentiaalilinja 100Ω
Virrankulutus	21W
Äänilähtö
Lähtösignaali	4-kanavan stereosignaali	Lähtöliittimet	3,5 mm audioliitin
Lähtöimpedanssi	75Ω	Taajuusvaste	20 Hz-20K Hz
ohjata
Ohjaussignaali	4-tapa RS232-ohjaussignaali	Ohjausportti	3-nastainen liitettävä riviliitin
protokollaa	Tukee RS232-protokollaa
tavanomaista
Saada	{} dB	kaistanleveys	10,2 Gbps
Resoluutio	Tuki jopa 1080p saumattomasti	Ylikuuluminen	<-50dB@5MHz
Lähetysetäisyys	1080p Vähemmän tai yhtä suuri kuin 70 m	Vaihtonopeus	200ns (max)
Käyttölämpötila	-10 astetta -+40 astetta	Suhteellinen kosteus	10%-90%
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
HDMI standardi	Tuki HDMI1.4:lle, yhteensopiva HDCP 2.2:n kanssa
EDID- ja DDC-hallinta	Tukee EDID:n manuaalista hallintaa ja DDC-viestintätoimintoa
Resoluutio	Tukee 36 säädettävää resoluutiota, korkeimmalla lähtöresoluutiolla 1920×1080@60Hz
Lähetysetäisyys	1920×1080P60Hz lähetysetäisyys jopa 70 metriä
Muut ominaisuudet	Tukee lähtömuodon, hot plugin ja ulkoisen PoH-virtalähteen toimintojen asetusta komentojen avulla

Lähtösignaalikortti-VMC-2O-HBT-4K

Videolähtö
Lähtösignaali	2--suuntainen HDBT-signaali	Lähtötaso	TMDS 2,9 V-3,3 V
Lähtöliittimet	RJ45, kelta-vihreällä kaksivärisellä merkkivalolla	Lähtöimpedanssi	Differentiaalilinja 100Ω
Virrankulutus	21W
Äänilähtö
Lähtösignaali	2--suuntainen stereosignaali	Lähtöliittimet	3,5 mm audioliitin
Lähtöimpedanssi	75Ω	Taajuusvaste	20 Hz-20K Hz
ohjata
Ohjaussignaali	4-tapa RS232-ohjaussignaali	Ohjausportti	3-nastainen liitettävä riviliitin
protokollaa	Tukee RS232-protokollaa
tavanomaista
Saada	{0} dB	kaistanleveys	10,2 Gbps
Resoluutio	Tukee jopa 4096 x 2 160@ 30 Hz	Ylikuuluminen	<-50dB@5MHz
Lähetysetäisyys	1080p pienempi tai yhtä suuri kuin 70m, 4K pienempi tai yhtä suuri kuin 40m	Vaihtonopeus	200ns (max)
Käyttölämpötila	-10 astetta -+40 astetta	Suhteellinen kosteus	10%-90%
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
HDMI standardi	Tuki HDMI1.4:lle, yhteensopiva HDCP 2.2:n kanssa
EDID- ja DDC-hallinta	Tukee EDID:n manuaalista hallintaa ja DDC-viestintätoimintoa
Resoluutio	Tukee 36 säädettävää resoluutiota, korkein lähtöresoluutio 4096 x 2 160@ 30 Hz
Lähetysetäisyys	Tukee 4K:ta 40 metriin asti, 1080P:tä 70 metriin asti
Muut ominaisuudet	Tukee lähtömuodon, hot plugin ja ulkoisen PoH-virtalähteen toimintojen asetusta komentojen avulla

Lähtösignaalikortti-VMC-4O-DV

Lähtösignaali	4-suuntainen DVI-signaali	Lähtötaso	TMDS 2,9 V-3,3 V
Lähtöliittimet	Naarasportti DB24+5	Lähtöimpedanssi	75Ω
Virrankulutus	6W

tavanomaista
Saada	{} dB	kaistanleveys	4,95 Gbit/s
Videosignaali	DVI, HDMI% 2c VGA% 2c C-VIDEO% 2c YPbPr	Suurin viive	5nS(±1nS)
Tietotyypit	8-bittinen	Ylikuuluminen	<-50dB@5MHz
Resoluutio	36 säädettävää tasoa, jopa 1920×1200@60Hz	Vaihtonopeus	200ns (max) ylikuuluminen
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
Äänen näytteenottotaajuus	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID- ja DDC-hallinta	Tukee laajennettua näyttötunnistusta (EDID) ja näyttödatakanavaa (DDC) käyttämällä DVI- ja HDMI-standardeja
HDCP-hallinta	Tukee High-bandwidth Digital Content Protection (HDCP) -suojausta ja käyttää DVI- ja HDMI1.3-standardeja
Muut ominaisuudet	Tukee lähtömuodon asettamista ja pikaliittämistä komentojen kautta

Lähtösignaalikortti-VMC-4O-HD

Lähtösignaali	4-kanava HDMI-signaali (yhteensopiva DVI:n kanssa), 4-kanava analoginen äänisignaali	Virrankulutus	8W
Lähtöliittimet	Tyyppi A 19-nastainen naaras, 3-nasta kytkettävä liitin	Värin syvyys	8-bittinen
Signaalin tyyppi	HDMI, DVI-D	kaistanleveys	6,75 Gpbs
lämpötila	0 astetta - +50 astetta	kosteus	10% - 90%
Resoluutio	36 säädettävää resoluutiota, jopa 1920×1200@60Hz
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
standardi	Tuki HDMI1.3, HDCP-yhteensopiva
EDID- ja DDC-hallinta	Tukee EDID-oppimistoimintoa ja näyttödatakanavaa (DDC)
Muut ominaisuudet	Tuki tulostusmuodon asettamisen ohjeiden avulla, tuki hot plugin avulla

Lähtösignaalikortti-VMC-4O-VG

Videolähtö
Lähtösignaali	4-suuntainen VGA-signaali	Kytkimen tyyppi	Pystyvälit
Lähtöliittimet	15-nasta D-tyypin naarasportti	Lähtötaso	{{0}}.{5-2}.0Vp-p
Lähtöimpedanssi	75Ω	Resoluutio	36 säädettävää resoluutiota, jopa 1920×1200@60Hz
Signaalin tyyppi	Tukee VGA-, YPBPR-, C-VIDEO-signaalimuotoja
Äänilähtö
Lähtösignaali	4 kanavaa analogista audiosignaalia	Lähtöimpedanssi	75Ω
Lähtöliittimet	3-nastainen liitettävä riviliitin	Taajuusvaste	20 Hz-20K Hz
tavanomaista
Saada	{0} dB	Vaihtonopeus	200ns (max)
Ylikuuluminen	<-50dB@5MHz	Virrankulutus	6W
Muut ominaisuudet	Tukee lähtömuodon asettamista ja pikaliittämistä komentojen kautta

Lähtösignaalikortti-VMC-4O-AV

Lähtösignaali	4-kanava CVBS-signaali, 4-kanava analoginen äänisignaali	Resoluutio	480I ja 576I kaksi resoluutiota ovat säädettävissä
Lähtöliittimet	BNC-liitin, 3-nastainen kytkettävä riviliitin	Lähtö ääni muoto	stereot
Virrankulutus	9W	Lähetysetäisyys	Vähemmän tai yhtä suuri kuin 100 m (käytä korkealaatuista lankaa)
tavanomaista
Ääni melu lattia	-80dB	Maksimaalinen äänen särö	2.0V
Käyttölämpötila	0 astetta - +50 astetta	Suhteellinen kosteus	10% - 90%
kaistanleveys	6,75 Gbps	Vakio	Tukee PAL- ja NTSC-muotoja
Muut ominaisuudet	Tukee lähtömuodon asettamista ja pikaliittämistä komentojen kautta

Lähtösignaalikortti-VMC-4O-SD

Lähtösignaali	4-kanava SDI-signaali (jokaisessa on yksi SDI-silmukkalähtö)	Lähtötaso	TMDS 2,9 V-3,3 V
Lähtöliittimet	BNC liittimet	Lähtöimpedanssi	75Ω
Videosignaali	SDI, HD-SDI, 3G-SDI	Virrankulutus	15W
Resoluutio	7 säädettävää resoluutiota, jopa 1920×1200@60Hz
tavanomaista
Värin syvyys	8&10&12bit	Työetäisyys	1080p Vähemmän tai yhtä suuri kuin 100 m (käytä korkealaatuista lankaa)
kaistanleveys	6,75 Gbps	Suurin resoluutio	1080p@60Hz
Käyttölämpötila	0 astetta - +50 astetta	Suhteellinen kosteus	10% - 90%
Muut ominaisuudet	Tukee lähtömuodon asettamista ja pikaliittämistä komentojen kautta

Lähtösignaalikortti-VMC-4O-HV

Lähtösignaali	2-suuntainen HDMI-signaali (yhteensopiva DVI:n kanssa); 2-tapa VGA-signaali; 4-kanava stereoäänisignaali	Virrankulutus	8W
Lähtöliittimet	Tyyppi A 19-nastainen naarasliitin; 15-nastainen D-tyyppinen naarasliitin; 3-nastalla liitettävä riviliitin
Resoluutio	36 säädettävää resoluutiota, jopa 1920×1200@60Hz
tavanomaista
HDMI-portti:
Värin syvyys	8 bittiä	Signaalin tyyppi	HDMI, DVI-D
kaistanleveys	6,75 Gpbs	lämpötila	0 astetta - +50 astetta

kosteus	10% - 90%
Äänimuoto	Sisäänrakennettu ääni tukee PCM-, Dobly Digital-, DTS-, DTS-HD-formaatteja, ulkoinen ääni tukee PCM-muotoa
standardi	Tuki HDMI1.3, HDCP-yhteensopiva
EDID- ja DDC-hallinta	Tukee EDID-oppimistoimintoa ja DDC-viestintätoimintoa
VGA-portti:
Lähtötaso	{{0}}.5-2.0Vp-p	Lähtöimpedanssi	75Ω
Signaalin tyyppi	VGA, YPBPR, C-VIDEO
Kytkimen tyyppi	Pystyvälit	Taajuusvaste	20 Hz-20K Hz
Saada	0 dB	Ylikuuluminen	<-50dB@5MHz
Vaihtonopeus	200ns (max)
Kaistanleveys	YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz
Videosignaali	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
muu
Tukee lähtömuodon asettamista ja pikaliittämistä komentojen kautta

Signaalin esikatselukortti-VMC-4P-OB

käyttöliittymä	2 RJ45 porttia	Esikatselumahdollisuus	Voi esikatsella 4 videolähdettä samanaikaisesti
Pöytäkirjat ja standardit	H.264-koodaustekniikka, standardi RTSP-protokolla	Virrankulutus	15W
Resoluutio	Kunkin videotoistokanavan resoluutio voi olla 720p, ja esikatselun resoluutiota voidaan muuttaa komennoilla
ohjata	Tuki matriisiohjausta, tue virrankatkaisumuistitoimintoa

IP-dekooderikortti-VMC-4I-IP

käyttöliittymä	2 RJ45 porttia	Dekoodauskyky	Tuki 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz dekoodaus
Ääniliitäntä	Äänitulo 1/2/3/4: varattu ulkoinen ääniliitäntä	Virrankulutus	1 3 W
Resoluutio	Tukee rtsp/rtp/rtpo TCP-käyttöä	muu	Virta pois päältä muistilla
ohjata	Tuki onvif2.6-protokollaa, tuki onvif-laitteen tunnistusta, tuki onvif-protokollan suoratoistoa, tuki onvif PTZ-ohjausta

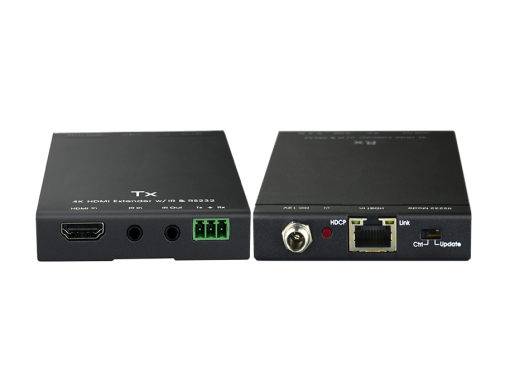

HDMI-signaali 70m HDBaseT-lähetin-VHBT-HD-70T

Käytetään HDBaseT-tulokortin ja 4K HDBaseT -tulokortin kanssa
syötä	1-tavalla HDMI	Tuloliittimet	Kirjoita A 19-nastainen naarasliitin
Lähtö	1 -tapa HDBaset	Lähtöliittimet	RJ-45-liittimet
Ohjausliittymä	1 kanava IR IN, 1 kanava IR OUT, 1 kaksisuuntainen RS232	Ohjaustoiminnot	Tukee CEC, IR, RS232 kaksisuuntaista läpinäkyvää lähetystä
standardi	Yhteensopiva HDCP2.2- ja HDMI1.4-standardien kanssa	Resoluutio	Tukee jopa 3840×2160@30Hz
Käyttölämpötila	0~50 astetta	kosteus	10% ~ 90%
Suurin virrankulutus	14W	Mitat (mm)	115L x 109W x 16.2H
Lähetysetäisyys	1920×1080P60Hz lähetysetäisyys jopa 70 metriä, 3840×2160@30Hz lähetysetäisyys jopa 40 metriä
muu	Tukee kaksisuuntaista PoC-toimintoa ja RS232-laiteohjelmistopäivitystä

HDMI-signaali 70 m HDBaseT-vastaanotin-VHBT-HD-70R

Käytä HDBaseT-lähtökortin, 4K HDBaseT -lähtökortin kanssa
syötä	1 -tapa HDBaset	Tuloliittimet	Kirjoita A 19-nastainen naarasliitin
Lähtö	1-tavalla HDMI	Lähtöliittimet	RJ-45-liittimet
Ohjausliittymä	1 kanava IR IN, 1 kanava IR OUT, 1 kaksisuuntainen RS232	Ohjaustoiminnot	Tukee CEC, IR, RS232 kaksisuuntaista läpinäkyvää lähetystä
standardi	Yhteensopiva HDCP2.2- ja HDMI1.4-standardien kanssa	Resoluutio	Tukee jopa 3840×2160@30Hz
Käyttölämpötila	0~50 astetta	kosteus	10% ~ 90%
Suurin virrankulutus	14W	Mitat (mm)	115L x 109W x 16.2H
Lähetysetäisyys	1920×1080P60Hz lähetysetäisyys jopa 70 metriä, 3840×2160@30Hz lähetysetäisyys jopa 40 metriä
muu	Tukee kaksisuuntaista PoC-toimintoa ja RS232-laiteohjelmistopäivitystä

32x32 hybridi modulaarinen videomatriisi

Tuotteen yleiskatsaus

Ominaisuudet

Saatat myös pitää

Lähetä kysely
