Yleiskatsaus
CC-9N on Tendzonen uusin älykäs käyttö- ja ylläpitovirranhallinta, joka on tarkoitettu yleiselle teollisuudelle. Tämä tuote tukee älykkäitä tehotilastoja, jotka voivat laskea kunkin ulkoisen ulostulolaitteen yksittäisen virrankulutuksen ja myös kaikkien ulkoisten laitteiden kokonaisvirrankulutuksen. Etupaneelissa on yhden näppäimen älykäs täysi päälle/pois-painike ja erillinen päälle/pois-painike kullekin kanavalle, jotka voivat vastata kaikkien kanavien päälle/pois ja yhden kanavan päälle/pois tarpeisiin samanaikaisesti.
Laitteessa on sisäänrakennettu ylivirtasuoja laitteiden virrankäytön turvallisuuden varmistamiseksi. Se soveltuu komento- ja ohjauskeskuksiin, suuriin multimediakonferenssisaleihin, monitoimisaleihin, lähetysjärjestelmiin, koulutuskeskuksiin, multimedialuokkahuoneisiin, huippuluokan huviloihin, hotelleihin, älykkäisiin koteihin jne. Sitä voidaan käyttää laajasti hallinnossa/yrityksissä, yleinen turvallisuus, oikeus, rahoitus, liikenne, aseellinen poliisi, koulutus, lääketiede ja muut teollisuudenalat.
Ominaisuudet
Tukee laitteen toimintatilojen konfigurointia, mukaan lukien sekvensseritila ja reletila. Sekvensseritilassa kunkin kanavakytkimen järjestys ja viive voidaan konfiguroida. Reletilassa kutakin kanavakytkintä voidaan ohjata vain manuaalisilla painikkeilla, web-taustalla ja ohjauskomennoilla.
Tukee 8 tehon ulostuloliitännän yksittäistä päälle/pois-ohjausta verkkosivun taustan ja laitteen etupaneelin ohjauspainikkeiden kautta, ja tukee myös 8 tehonlähtöliitännän täydellistä on/off-ohjausta;
Tavallinen vahingossa estävä kosketusnäppäinlukko: Estä tahaton kosketustoiminto lukitsemalla tai avaamalla tehonohjausnäppäin laitteen etupaneelin lukituspainikkeella;
Edistynyt lupa estää vahingossa tapahtuvan kosketuksen verkkolukituksen: tukee järjestelmänvalvojia kirjautumaan verkkoon ja määrittämään kaikkien laitteen etupaneelin ohjauspainikkeiden lukitus- tai avaustoiminnot tahattomien kosketusten estämiseksi. Lukituksen avaaminen voidaan tehdä vasta sen jälkeen, kun järjestelmänvalvojan lupa on varmistettu;
Ilmakytkin (ylivirtasuoja): pieni katkaisija, 40A, 2P kaksinapainen ilmakytkin;
Ukkossuojaus: ylijännitesuojapiirillä;
Täysin auki tai kokonaan suljettuna kunkin kanavan viiveaika voidaan asettaa erikseen, enimmäisviive on 999 sekuntia ja oletusviive 1 sekunti;
Tukee kolmannen osapuolen alustoja laitteiden ohjaamiseen verkon kautta, etänä saada syöttöjännite, jokainen lähtövirta, virrankulutus, virrankulutus, työajat, epänormaalit hälytykset ja muut tiedot, älykkään käyttö- ja huoltovirranhallinnan lähdön etävaihtaminen, konfigurointi. työtila, käynnistysviive, ajastuskytkin ja muut parametrit; verkon kauko-ohjainliitäntä (laitteen ajastus päälle/pois), etätehotilastoliitäntä (kunkin kanavan nykyinen lähtövirta, kunkin kanavan nykyinen virrankulutus) ja kunkin portin toimintatila;
hälytystiedot, kun kunkin teholähteen lähtövirta on liian suuri tai liian pieni. Hälytysvirran kynnys ja aikaraja ovat määritettävissä, eivätkä ne ole oletuksena käytössä. Hälytystiedot raportoidaan kolmannen osapuolen etäkäyttö- ja huoltoalustalle verkon kautta;
Kun laitteen virta on katkaistu ja sitten kytketty uudelleen, se siirtyy automaattisesti määritettyyn esiasetettuun tilaan, mukaan lukien: täysin päällä, kokonaan pois päältä ja palauttaa virtakatkosta edeltävän tilan;
8 ryhmää ajastimia, jotka voidaan yhdistää mielivaltaisesti; tuki kytkentäajoituksen konfigurointia jokaiselle lähdölle, ja syklijakso voidaan konfiguroida suoritettavaksi vain kerran tai joka päivä, viikko, kuukausi jne.;
Etupaneelissa on kansallinen standardi 5-sydänpistoke pitkää virtalähdettä varten; takapaneelissa on 5 kansallista standardia olevaa 5-reikäpistorasia ja 3 yleiskäyttöistä 3-reikäpistorasiaa, joista 8 takapaneelin liitäntää voidaan ohjata;

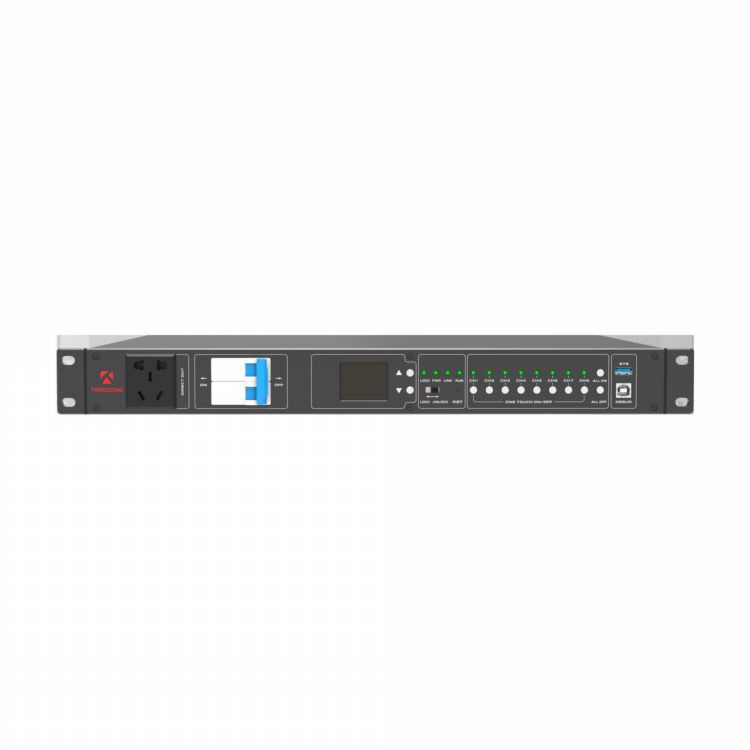

Etupaneelissa on LCD-näyttö, joka poseeraa ja näyttää laitteen toimintatietoja, kuten laitteen nimen/laitteen mallin/ohjelmiston ja laitteiston version, verkkotiedot (IP-osoite/MAC-osoite), järjestelmän päivämäärän, virran/jännitteen/kokonaistehotilastot. jokainen kanava ja voi seurata kunkin kanavan tilaa;
Etupaneelissa on 1 LOCK vahingossa estävän kosketuslukituksen merkkivalo, 1 PWR-päävirran merkkivalo, 1 LINK-verkkovalo, 1 RUN-toimintavalo ja CH1-CH8-kanavan toimintatilan merkkivalo.

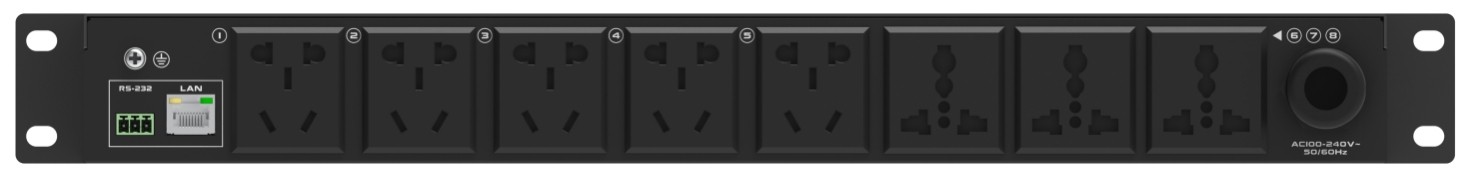

Takapaneeli
Suositut Tagit: älykäs käyttö- ja huoltovoimanhallinta, Kiina älykäs käyttö- ja huoltovoimanhallinnan valmistajat, toimittajat, tehdas
TEKNISET TIEDOT
|
Laitteiston toiminto |
|
|
Tila-asetukset |
Tukee laitteen toimintatilojen konfigurointia, mukaan lukien: sekvensseritila, reletila; Laite on oletuksena sekvensseritilassa, jossa kunkin kanavakytkimen järjestys ja viive voidaan konfiguroida; reletilassa kutakin kanavakytkintä voidaan ohjata vain manuaalisilla painikkeilla, web-taustaohjelmalla tai ohjauskomennoilla; |
|
Teholähtökytkin |
Tukee 8 tehonlähtöliittymän päälle/pois ohjausta verkkosivun taustan ja laitteen etupaneelin ohjauspainikkeiden kautta; Se tukee myös täydellistä päälle/pois ohjausta 8 teholähtöliitännässä; |
|
Virtaliitäntätyyppi |
Etupaneelissa on yksi kansallinen standardi 5-sydänpistoke pitkää virtalähdettä varten; takapaneelissa on viisi kansallista standardia olevaa 5-reikäliitäntää ja kolme universaalia 3-reikäpistorasiaa, joista kahdeksan takapaneelin pistorasioita voidaan ohjata. |
|
Keskusohjausliittymä |
1-tapa RS232-ohjaus , 1-tapa RJ45-verkkoohjaus; |
|
USB-liitäntä |
1 TYYPPI-A-liitäntä ohjelmistopäivitystä varten ; 1 TYPE-B-liitäntä, käytetään laitteiden virheenkorjaukseen; |
|
LCD-näyttö |
LCD-näytön kyselynäyttö, kuten: laitteen nimi/laitteen malli/ohjelmisto- ja laitteistoversio, verkkotiedot (IP-osoite/MAC-osoite), järjestelmän päivämäärä, kunkin kanavan virta/jännite/kokonaistehotilastot; |
|
LED työilmaisin |
Etupaneelissa on 1 LOCK vahingossa estävän kosketuslukituksen merkkivalo, 1 PWR-päävirran merkkivalo, 1 LINK-verkkovalo, 1 RUN-toimintavalo, ja etupaneelissa näkyy CH1-CH8-kanavien lähtötyötilan merkkivalot; |
|
Vahingossa estävä kosketusnäppäinlukko |
Estä tahaton käyttö lukitsemalla tai avaamalla tehonohjauspainike laitteen etupaneelin lukituspainikkeella; |
|
Näppäinkehotteen ääni |
Kun käytät etupaneelin ohjauspainikkeita, kuuluu nopea ääni; |
|
Ilmakytkin (ylivirtasuoja) |
Miniatyyri katkaisija, 40A, 2P kaksinapainen ilmakytkin; |
|
Ukkossuojaussuunnittelu |
Ylijännitesuojapiirillä; |
|
Suurin kuormitusteho |
6500W, jännite 220V, laitteen kokonaiskuorman lähtövirta on noin 30A ja yksittäisen pistorasian suurin lähtövirta on 10A; |
|
Tuloteho |
100-230V AC, 50/60 Hz , sisääntulossa on 3-sydäminen 6-neliömäinen virtajohto 1,8 metriä paljas johto (ilman virtapistoketta) |
|
Tehdasasetusten palautus |
Tehdasasetusten palautuspainikkeella |
|
Kaukosäädin |
|
|
Sisäänrakennettu WEB-sivu |
Sisäänrakennettu WEB-sivu, tukee käyttäjien kirjautumisen hallintatoimintoa, tukee laitteen jokaista tehonohjausta, verkkoa, järjestelmäpäivitystä, keskusohjausta ja muita kokoonpanoja |
|
Käyttäjän salasanan muutos |
Tuki käyttäjän kirjautumissalasanan muuttamiseen |
|
Online käyttäjätilastot |
Tukitilastot käyttäjistä, jotka kirjautuvat tällä hetkellä laitteeseen |
|
Etäkäyttö ja huolto |
Tukee kolmannen osapuolen alustoja laitteiden ohjaamiseen verkon kautta, etänä hankkia tietoja, kuten lähtöjännite, virta, virrankulutus, virrankulutus, työajat, epänormaalit hälytykset jne. jokaisesta kanavasta, vaihtaa kunkin kanavan lähtöä etänä, määrittää työtilan, käynnistysviive, ajastuskytkin ja muut parametrit; tarjota verkon kauko-ohjausliitäntä (laitteen ajoitus päälle/pois), etätehotilastoliitäntä (kunkin kanavan nykyinen lähtövirta, kunkin kanavan nykyinen lähtötehonkulutus); |
|
Hälytystoiminto |
hälytystietojen antaminen, kun kunkin virtalähteen lähtövirta on liian suuri tai liian pieni, ja hälytysvirran kynnys ja aikakynnys ovat konfiguroitavissa; Ei oletuksena käytössä; raportoida hälytystiedot kolmannen osapuolen etäkäyttö- ja huoltoalustalle verkon kautta; |
|
Sarjaportin ohjaus |
Tukee muita laitteita ohjaamaan laitetta sarjaportin kautta; tukee sarjaportin parametrien konfigurointia, kuten baudinopeus, databitti, pariteettitarkistus, pysäytysbitti jne. |
|
Verkon ohjaus |
Tukee TCP/UDP-verkon ohjausprotokollaa; RJ45-verkkoliitännän kautta voidaan saavuttaa älykäs kaskadijärjestelmä, ja jopa 255 älykästä käyttö- ja ylläpitovirranhallintaa voidaan ohjata samanaikaisesti; |
|
Tarjoa laitehallintasovellusliittymä |
Laite tukee API-rajapinnan tarjoamista, se on integroitu ja kolmannen osapuolen järjestelmien hallinnoima, ja se tarjoaa websocket-liittymän; |
|
Lisäominaisuudet |
|
|
Lisäkäyttöoikeus estää vahingossa tapahtuvan kosketusverkon lukituksen |
Järjestelmänvalvojat voivat kirjautua sisään verkkoon ja määrittää lukitsemaan tai avaamaan kaikki laitteen etupaneelin ohjauspainikkeet tahattomien kosketusten estämiseksi. Lukituksen avaaminen voidaan tehdä vasta sen jälkeen, kun järjestelmänvalvojan valtuudet on varmistettu; |
|
Tavallinen vahingossa estävä kosketusnäppäinlukko |
Tukee tehonohjauspainikkeen lukitsemista tai lukituksen avaamista laitteen etupaneelissa olevan lukituspainikkeen kautta; |
|
Kanavan viivetoiminto |
Täysin auki tai kokonaan suljettuna kunkin kanavan viiveaika voidaan asettaa erikseen, enimmäisviive on 999 sekuntia ja oletusviive 1 sekunti; |
|
Palauta muistitila |
Kun laitteen virta katkaistaan ja sitten taas päälle, se siirtyy automaattisesti määritettyyn esiasetettuun tilaan, mukaan lukien: täysin päällä, kokonaan pois päältä ja palautus tilaan ennen virtakatkoa. |
|
Ajastin |
8 ryhmää ajastimia, jotka voidaan yhdistää mielivaltaisesti; tuki kytkentäajoituksen konfigurointia jokaiselle lähdölle, ja syklijakso voidaan konfiguroida suoritettavaksi vain kerran tai joka päivä, viikko, kuukausi jne.; |
|
Työtilan kysely |
Tukee kunkin kanavan työtilaparametrien, kuten lähtöjännitteen, lähtövirran, tehon, virrankulutuksen, työtuntien jne., kyselyä; tuki työtilaparametrien kyselylle webin tai muiden alustojen kautta; |
|
Lähtötehotilastot |
8 lähtöportin sähkönkulutustilastot; Tilastotietojen kyselyn tuki verkon tai muiden alustojen kautta; teho voidaan nollata manuaalisesti; |
|
Järjestelmänhallinta |
|
|
Järjestelmätiedot |
Tukee laitetietojen, kuten laitteen nimen, laitetyypin, laitteen mallin, ohjelmiston ja laitteiston version, MAC-osoitteen jne., verkkonäyttöä. |
|
Muokkaa laitteen nimeä |
Tukee laitteen nimen muuttamista Webin kautta; |
|
Järjestelmän asetukset |
Tuki aikasynkronoinnin, NTP:n, siltauksen ja muiden toimintojen määrittämistä; |
|
Palveluluettelo |
Tukee järjestelmän peruspalvelujen hallintaa, tarkkailee kunkin perusjärjestelmän palvelun tilaa ja voi käynnistää ja pysäyttää järjestelmäpalveluohjelmia; |
|
WebDav |
Tuki laitteella olevien tiedostojen lataamiseen, lataamiseen, luomiseen, muokkaamiseen ja muihin toimiin verkon kautta; |
|
Verkkoasetukset |
Tuki verkon IP-osoite, aliverkon peite, oletusyhdyskäytävä, DNS ja muut kokoonpanot; |
|
Ohjausprotokolla |
Tukee sarjaporttiprotokollaa, TCP\UDP-verkkoprotokollaa; |
|
Fyysiset parametrit |
|
|
Työympäristö |
Lämpötila -10 astetta -50 astetta, kosteus 10-80 %, suositeltu korkeus Alle tai yhtä suuri kuin 2000 metriä |
|
Varastointiympäristö |
Lämpötila {0}}~65 astetta, kosteus 0~95%, suositeltu korkeus Alle tai yhtä suuri kuin 2000 metriä |
|
Laitteen koko (leveys*korkeus*syvyys) |
436,8 mm * 50 mm * 300 mm |
|
Tuotteen paino |
Paljas paino 4,5 kg, paino pakattuna 5,4 kg |
